12PSB-D Промышленный стенд для испытания ТНВД с инструментальными ящиками – Механический диагностический стенд

Описание и конструктивные особенности модели

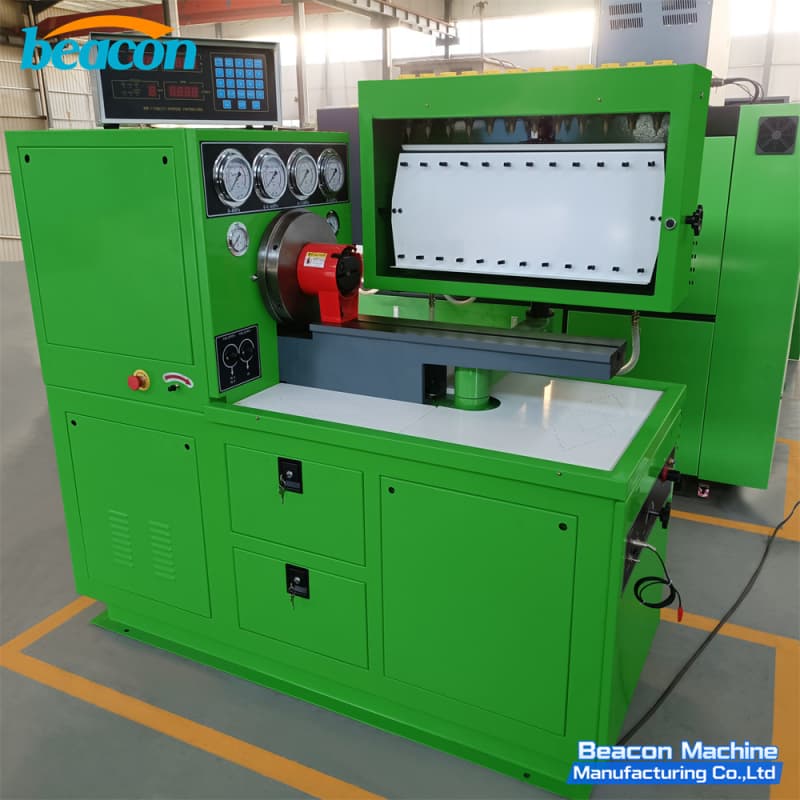

Флагманский 12-секционный стенд для проверки ТНВД модификации 12PSB-D производства станкостроительного завода BEACON MACHINE представляет собой эргономичный испытательный комплекс тяжелого типа. Главной отличительной чертой модели является интегрированная в станину двухсекционная выдвижная система ящиков (Tool Storage Drawers), обеспечивающая упорядоченное хранение сменных адаптеров, фланцев, форсунок-калибраторов, соединительных трубок высокого давления и слесарного инструмента прямо под рабочей зоной оператора.

Данный механический стенд регулировки топливных насосов обеспечивает высокоточный контроль цикловой подачи, геометрического угла начала нагнетания и работы регуляторов скорости на всех эксплуатационных режимах. Стенд 12PSB-D полностью совместим с рядными многосекционными ТНВД Bosch PE (серий A, M, MW, P3000, P7100, P8500), Zexel, Denso, роторными насосами распределительного типа Bosch VE, Lucas DPA/DPS, а также с отечественными насосами УТН-5, ЛСТН, 4НБ, 4ТН, ТНВД ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, КамАЗ-740 (серий 33, 337, Евро-0/1/2). Испытания на стенде позволяют оперативно локализовать неисправности плунжерных пар и нагнетательных клапанов, устраняя такие проблемы дизеля, как жесткий металлический стук, детонация, дымление под нагрузкой (черный, белый выхлоп), плохой пуск на горячую, провалы тяги и перерасход топлива на карьерных самосвалах БелАЗ, тягачах МАЗ, КамАЗ, тракторах МТЗ (Д-240, Д-243, Д-245, Д-260), ХТЗ Т-150, К-700 «Кировец» и бульдозерах Shantui, ЧТЗ.

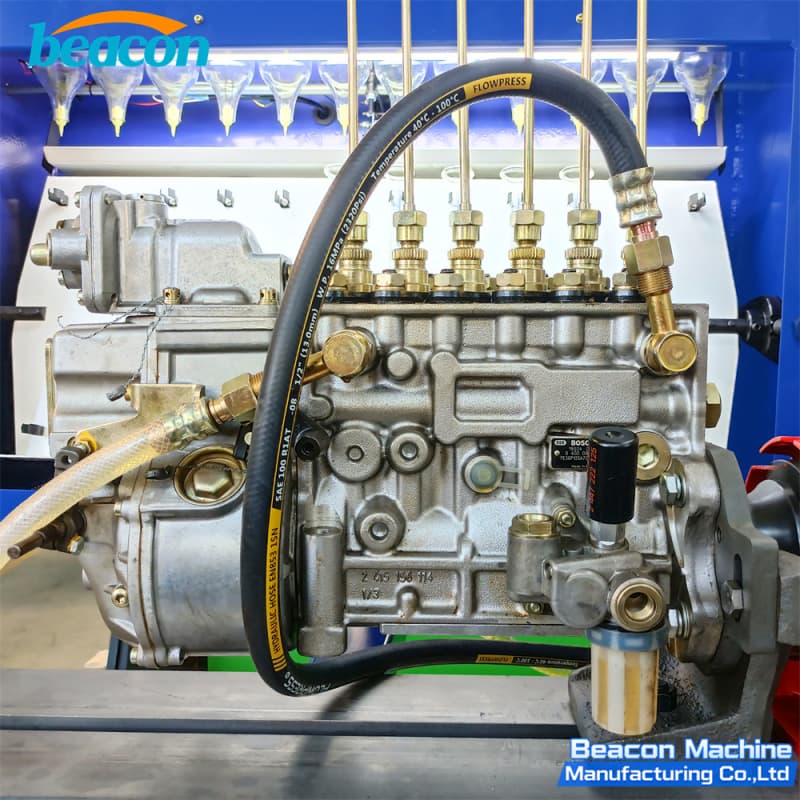

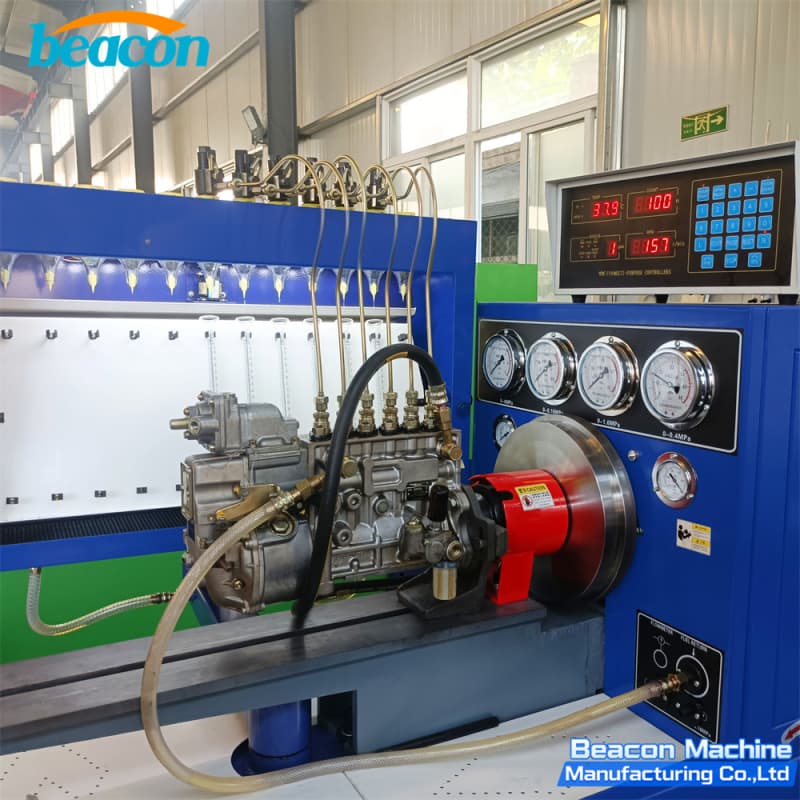

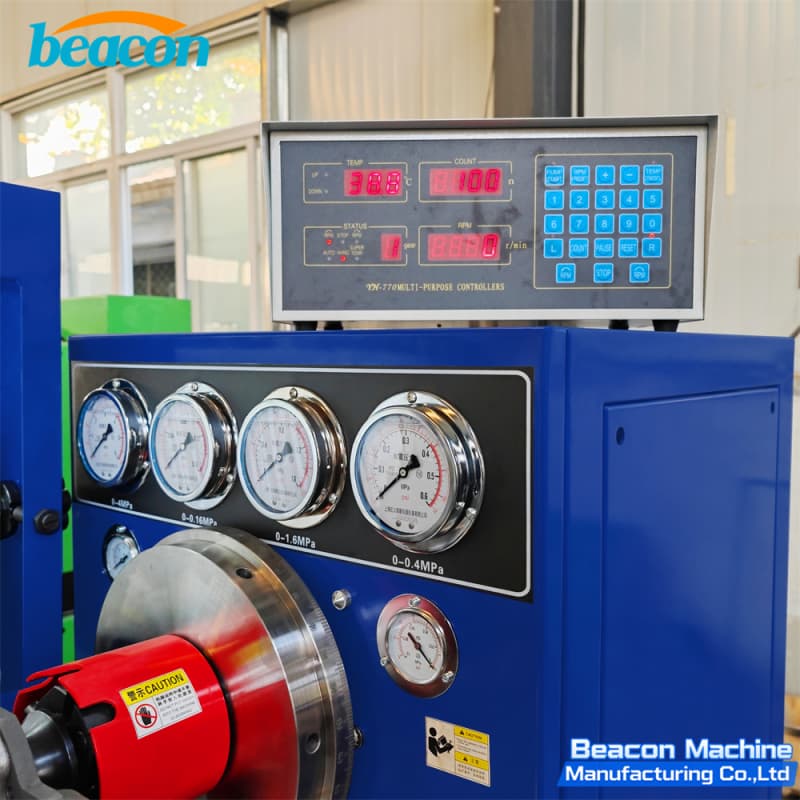

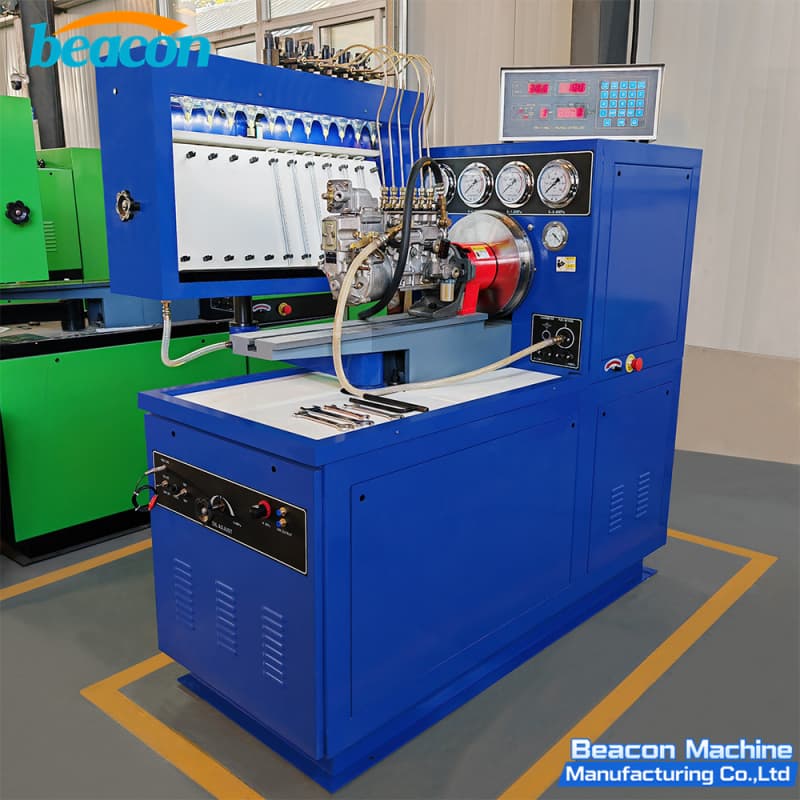

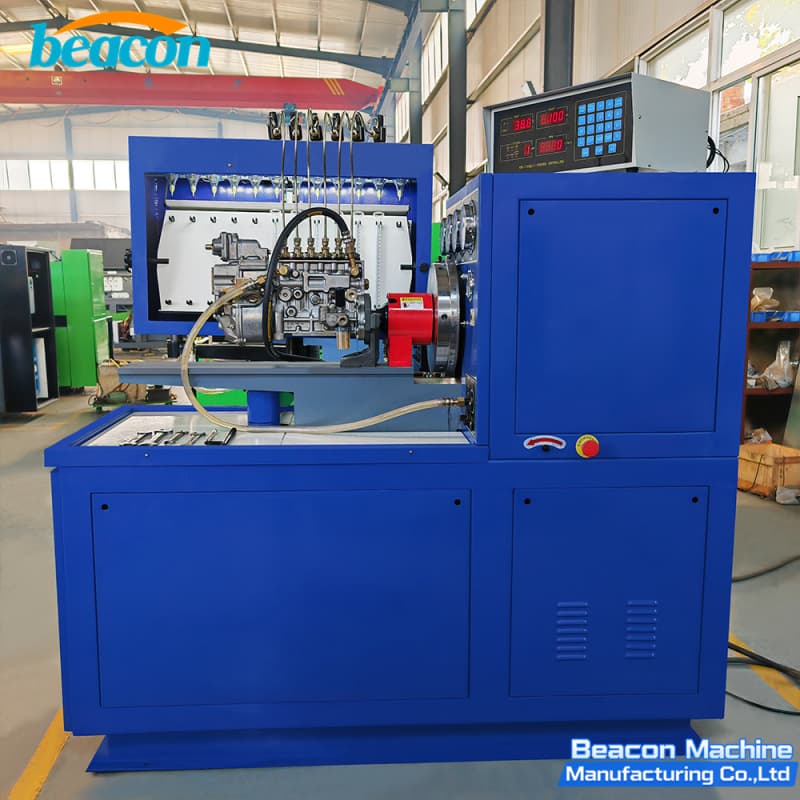

Галерея испытательного стенда и рабочей зоны

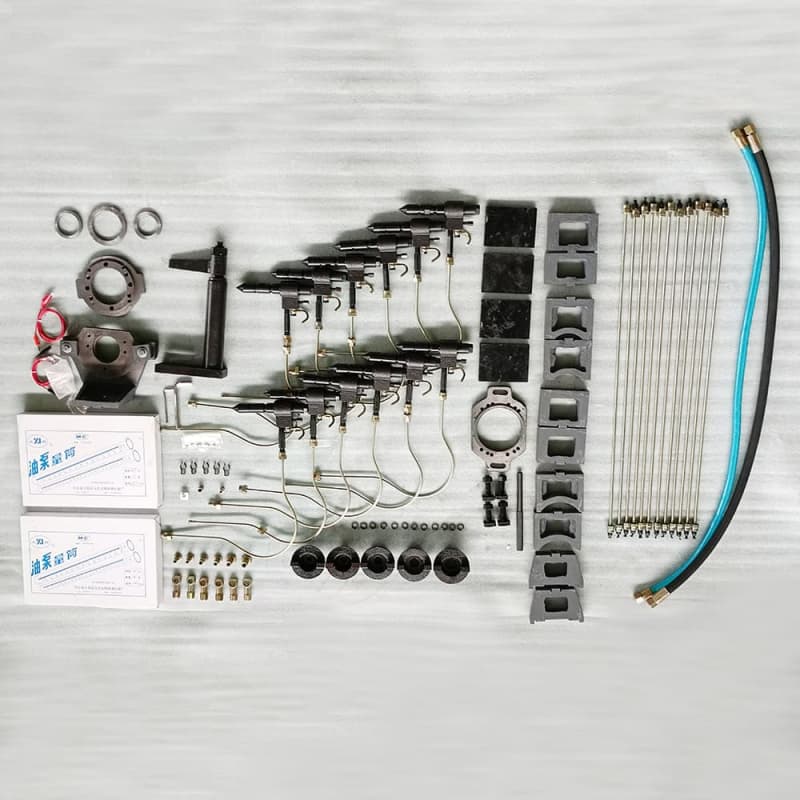

Узлы станины, системы хранения и оснастка

Технические и сервисные преимущества стенда 12PSB-D BEACON MACHINE

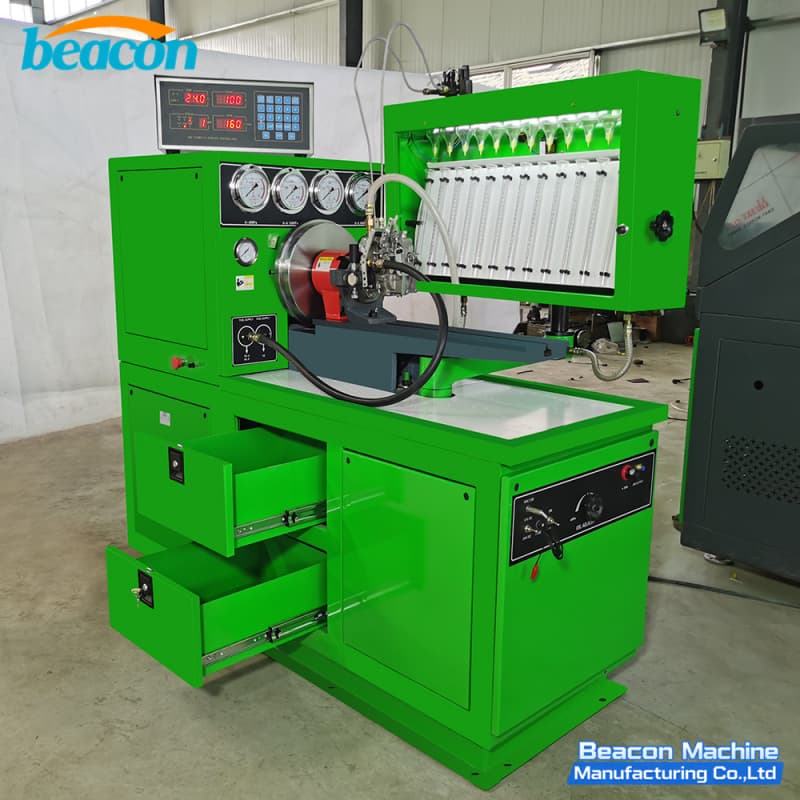

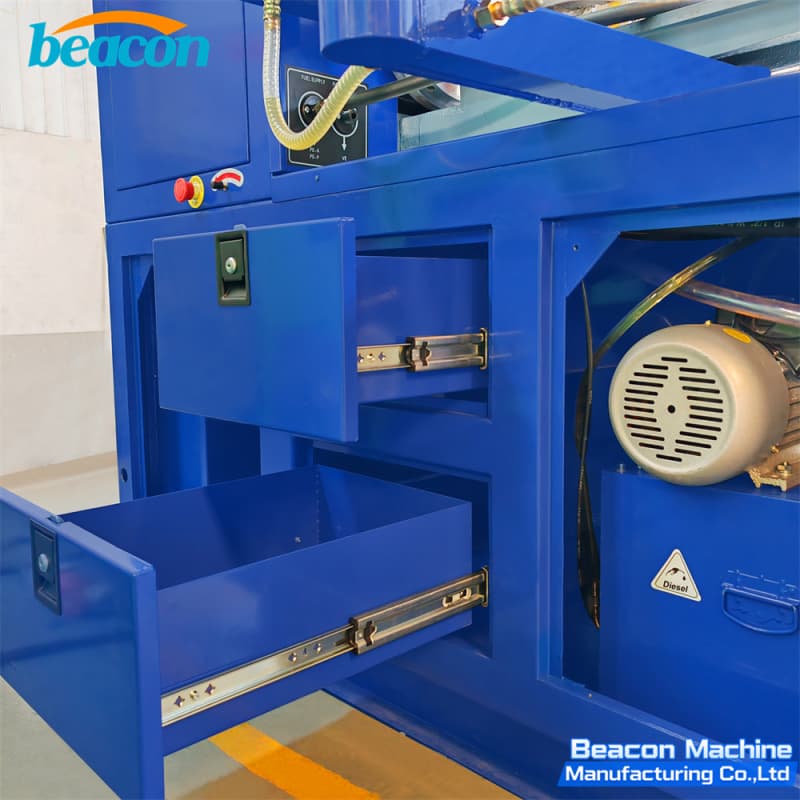

• ✔            Встроенная система хранения инструмента (Dual Drawers):            Наличие двух прочных выдвижных металлических ящиков на телескопических направляющих позволяет мастеру держать всю оснастку, ключи, калибровочные форсунки и муфты под рукой, экономя время переналадки и защищая адаптеры от повреждений и производственной пыли.

• ✔            Высокомощный инверторный привод и стабильность оборотов:            Комплектуется двигателем мощностью 11 кВт, 15 кВт или 18,5 кВт с японским частотным преобразователем, что исключает просадку крутящего момента при резкой нагрузке массивных 12-секционных ТНВД ЯМЗ-240 и насосов Bosch P-серии.

• ✔            Прецизионная мерная панель с электромагнитной шторкой:            12-секционный поворотный мензурочный блок с колбами 45 мл и 150 мл и мгновенной отсечкой потока гарантирует точность замера цикловой подачи топлива с погрешностью не более ±0,25%, что критично для устранения дымления и токсичности мотора.

• ✔            Автоматическая термостабилизация калибровочного масла:            Бак объемом 60 литров оборудован контуром принудительного электронагрева и охлаждения с датчиком температуры (диапазон 40 ± 2 °C), что обеспечивает стабильную кинематическую вязкость калибровочной жидкости ISO 4113 в течение всей рабочей смены.

• ✔            Прямой заводской сервис и полная гарантия BEACON:            12 месяцев официальной заводской гарантии, русскоязычная техническая документация, полный базовый набор адаптеров и переходников для большинства отечественных и импортных ТНВД, оперативная поставка запчастей.
