12PSB-E Промышленный 12-секционный стенд для испытания и калибровки ТНВД – Классический диагностический комплекс

Описание продукции и сфера применения

Классический 12-цилиндровый стенд для испытания ТНВД серии 12PSB-E от завода-производителя BEACON MACHINE признан эталоном надежности в области традиционной механической дизельной аппаратуры. Данная стационарная установка тяжелого типа предназначена для всестороннего тестирования, регулировки углов геометрического начала нагнетания и балансировки цикловой подачи дизельного топлива на всех скоростных и нагрузочных режимах.

Оборудование 12PSB-E незаменимо при проверке многосекционных рядных топливных насосов высокого давления (ТНВД) и насосов распределительного типа: Bosch PE (серий A, M, MW, P3000, P7100, P8500), VE, VP (Zexel, Denso, Doowon), а также отечественных насосов УТН-5, ЛСТН, 4НБ, 4ТН, ТНВД ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, КамАЗ-740 (серий 33, 337), ЧТЗ, ТНВД тракторов К-700 «Кировец», Т-150, ДТ-75, МТЗ-80/82 (Д-240/243/245) и комбайнов «Дон», «Нива». Стенд позволяет быстро диагностировать критический износ плунжерных пар, зависание нагнетательных клапанов, разрегулировку всережимных механических регуляторов и корректоров по наддуву (LDA), которые вызывают потерю тяги под нагрузкой, перерасход солярки, густой черный/белый дым выхлопа, неравномерность работы цилиндров и жесткую детонацию мотора.

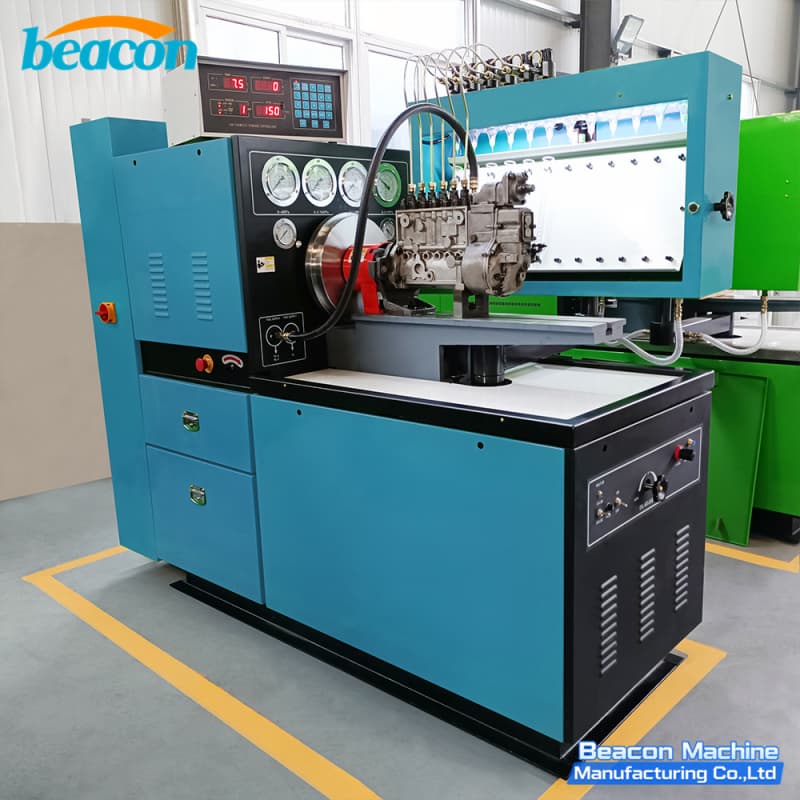

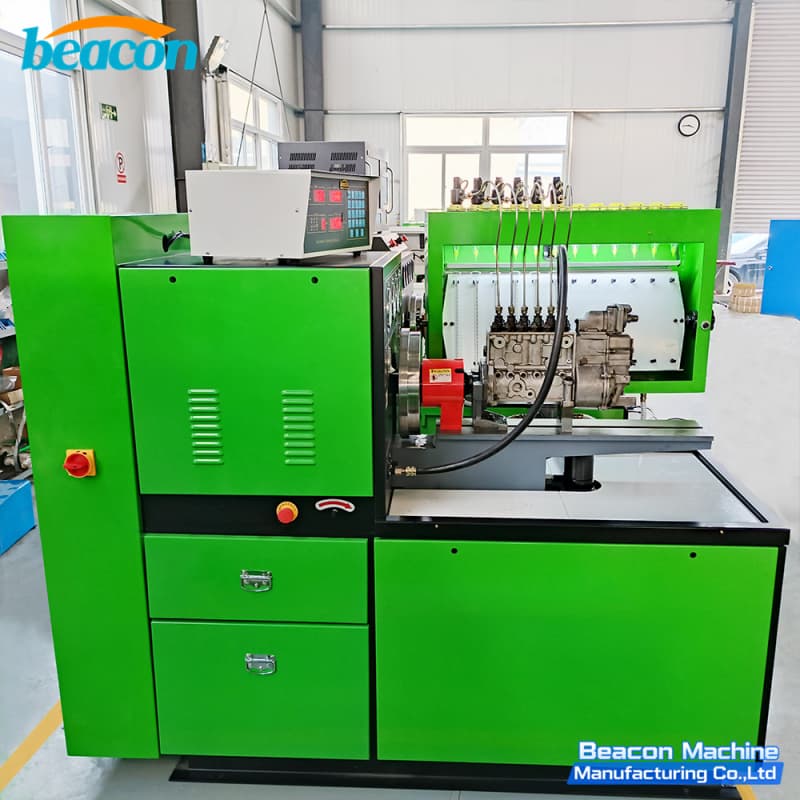

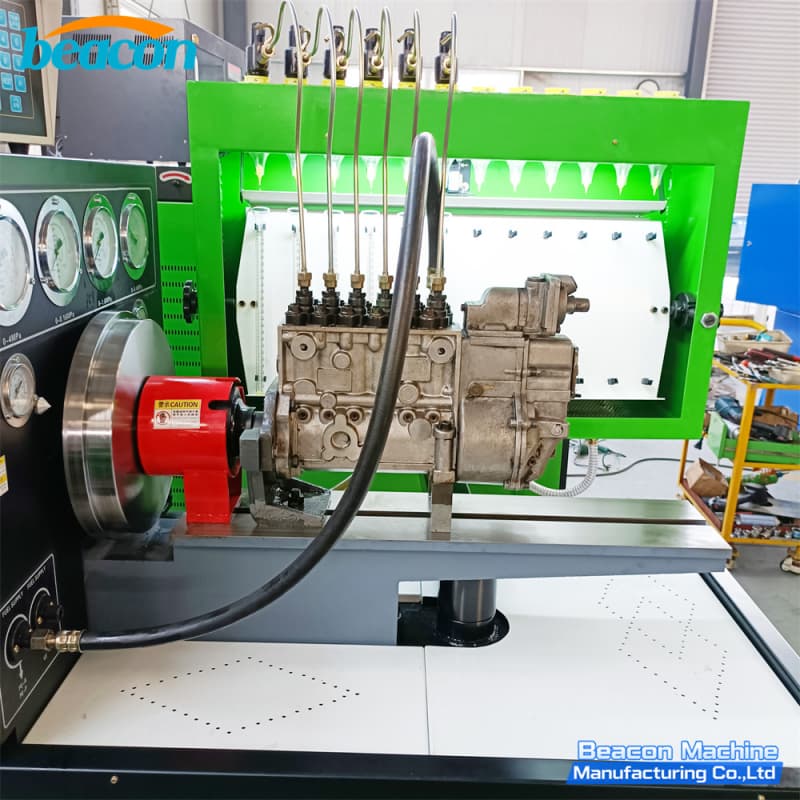

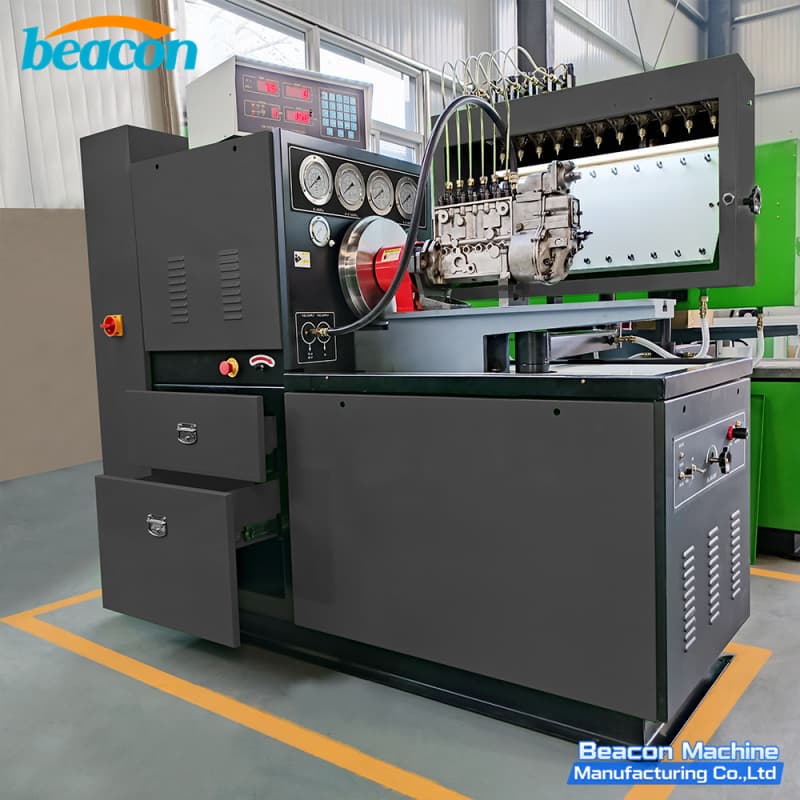

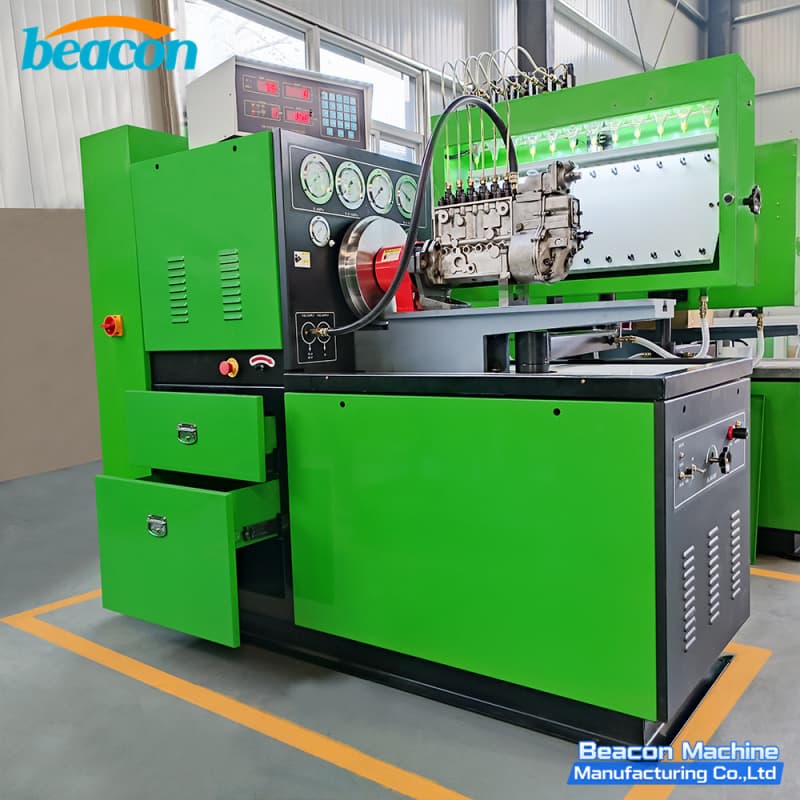

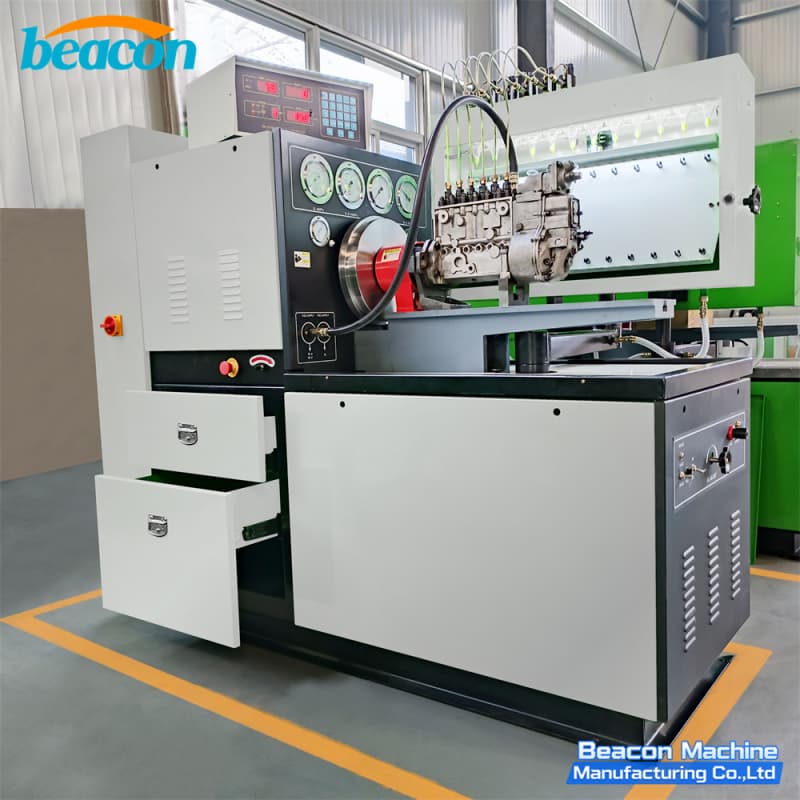

Галерея стенда в сборе и испытательного процесса

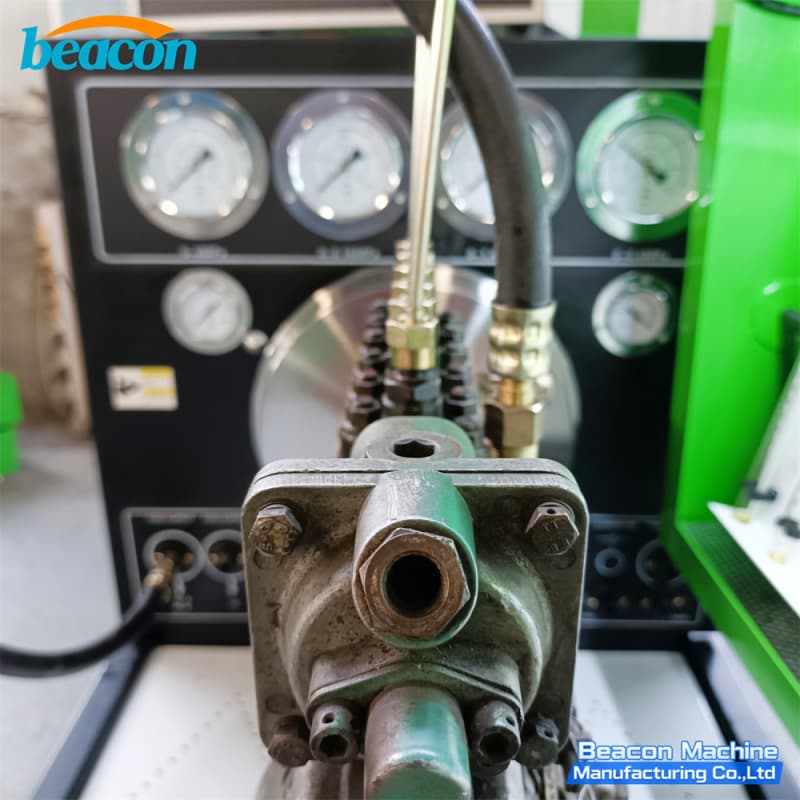

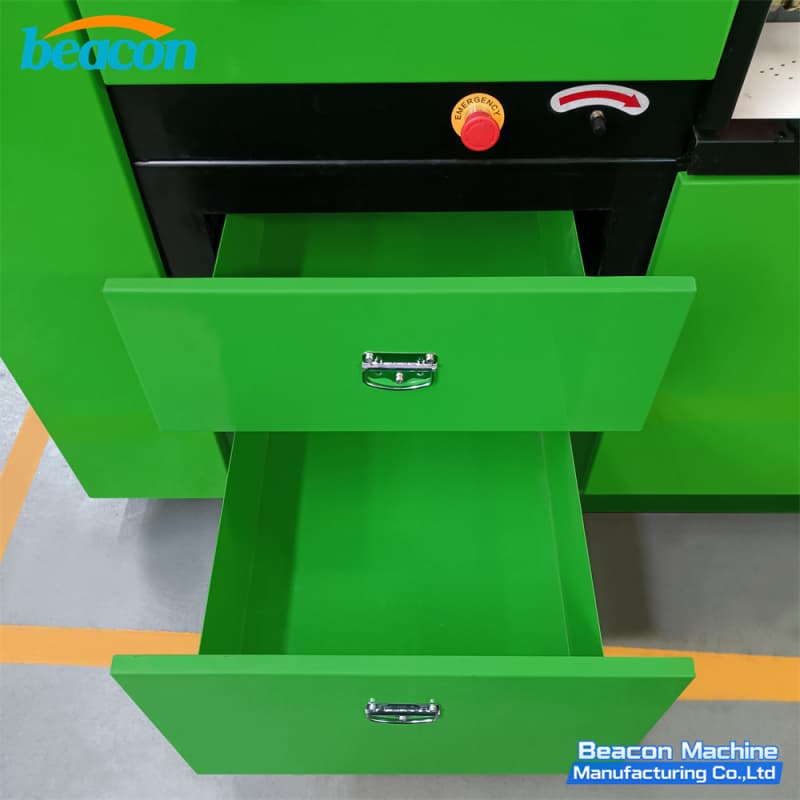

Детали конструкции, мерная система и оснастка

Технические и сервисные преимущества стенда 12PSB-E BEACON MACHINE

• ✔            Массивная виброустойчивая литая станина:            Усиленная несущая рама из специального серого чугуна эффективно поглощает вибрации и резонансные колебания при работе с тяжелыми 8- и 12-секционными ТНВД (ЯМЗ-240, Bosch P-типа), обеспечивая идеальную соосность приводного вала и абсолютную точность измерения углов впрыска.

• ✔            Надежный инверторный привод повышенной мощности:            Оснащен мощным асинхронным электродвигателем (11 кВт, 15 кВт или 18,5 кВт) под управлением высокоточного частотного преобразователя, что гарантирует стабильный крутящий момент даже на сверхнизких пусковых частотах вращения (от 20 об/мин) без просадки оборотов.

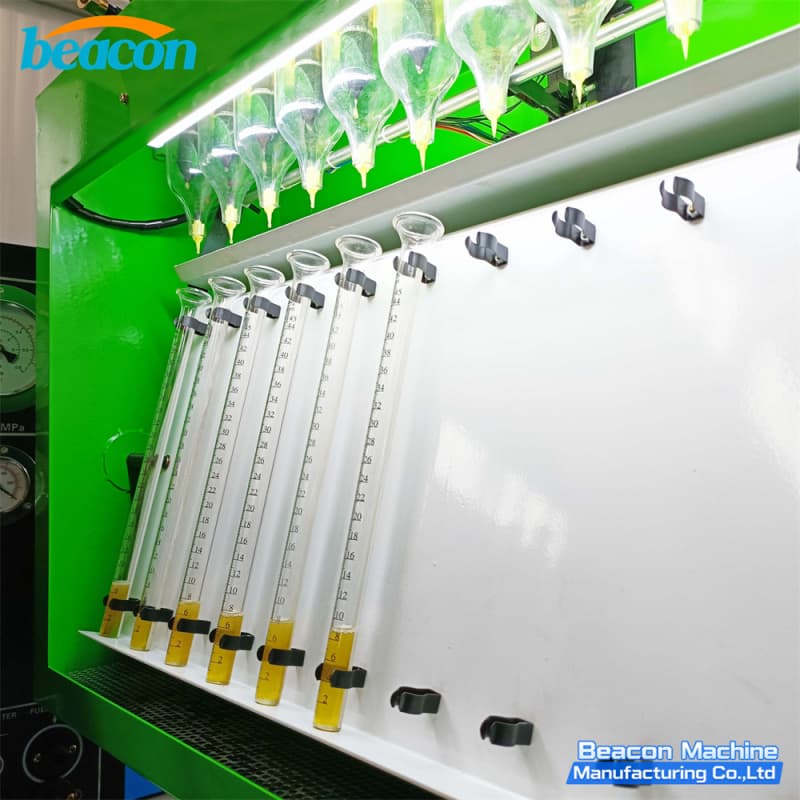

• ✔            Двухмасштабный 12-секционный мерный блок:            Поворотный блок включает 12 комплектов мерных мензурок объемом 45 мл (для малых цикловых подач на холостом ходу) и 150 мл (для режима максимальной мощности), дополненных электромагнитной шторкой-отсекателем с отсчетом точного числа циклов налива.

• ✔            Встроенный термостабилизатор и вспомогательные системы:            Включает независимую систему подогрева и принудительного охлаждения тестового калибровочного масла (ISO 4113), встроенный пневматический корректор давления наддува (LDA), насос смазки ТНВД и постоянный источник питания 12В/24В для клапанов отсечки.

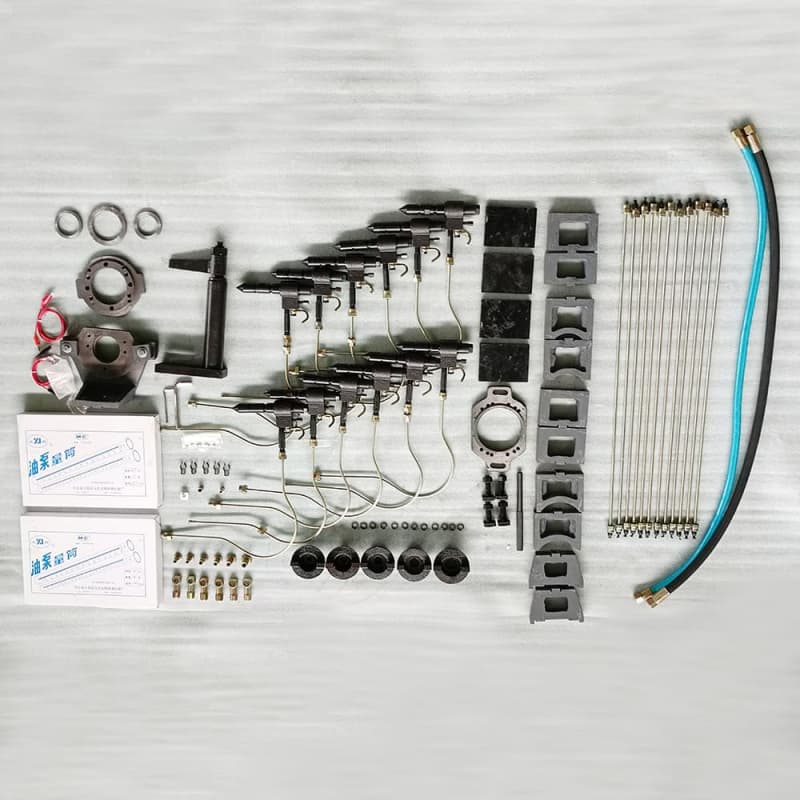

• ✔            Прямая гарантия производителя и максимальная комплектация:            12 месяцев полной заводской гарантии от BEACON MACHINE, комплект универсальных монтажных плит, беззазорных приводных муфт, эталонных форсунок и адаптеров под отечественные и импортные ТНВД в стандартной комплектации, прямая техподдержка сервисной службы.
