12PSB-H Промышленный стенд для испытания плунжерных ТНВД – Тяжелое калибровочное оборудование

Описание и технологическое назначение стенда

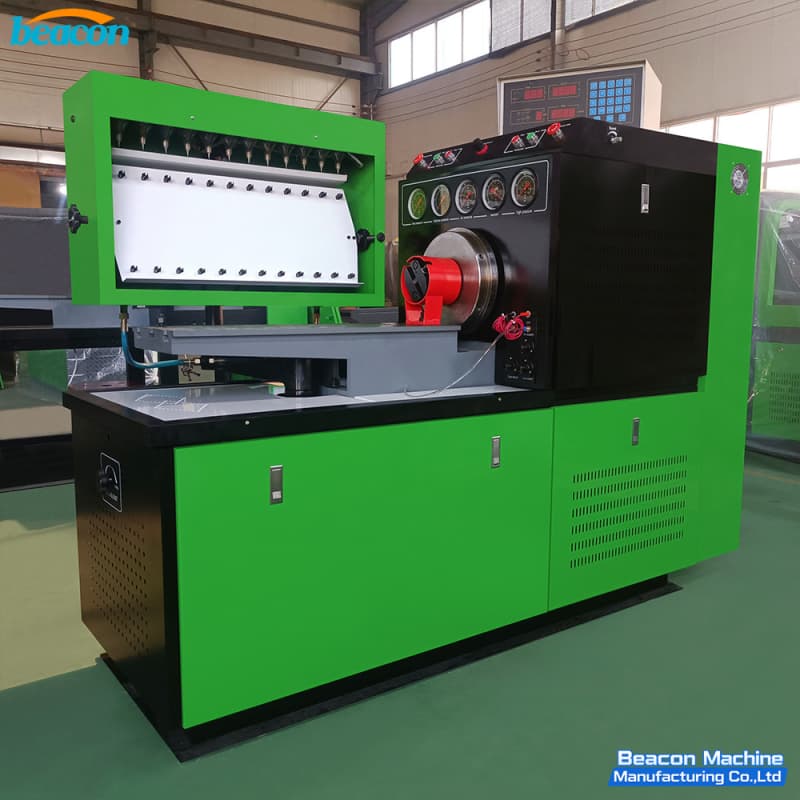

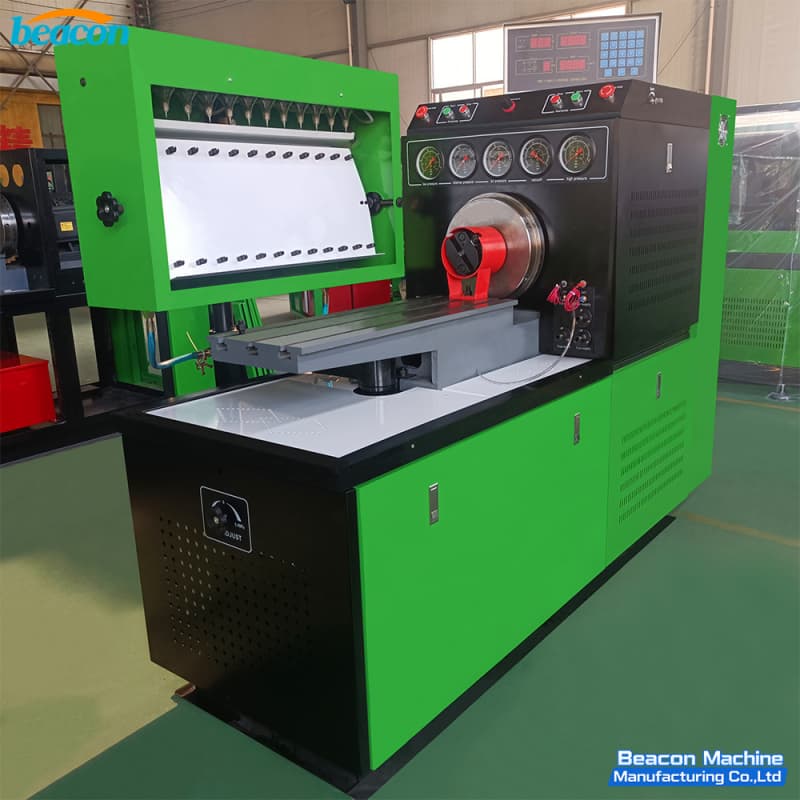

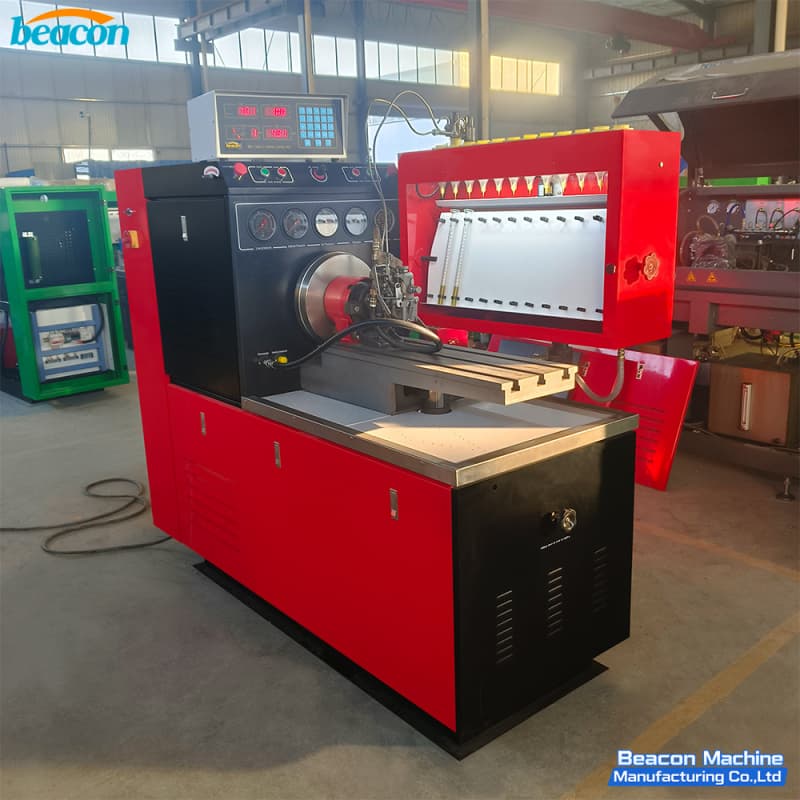

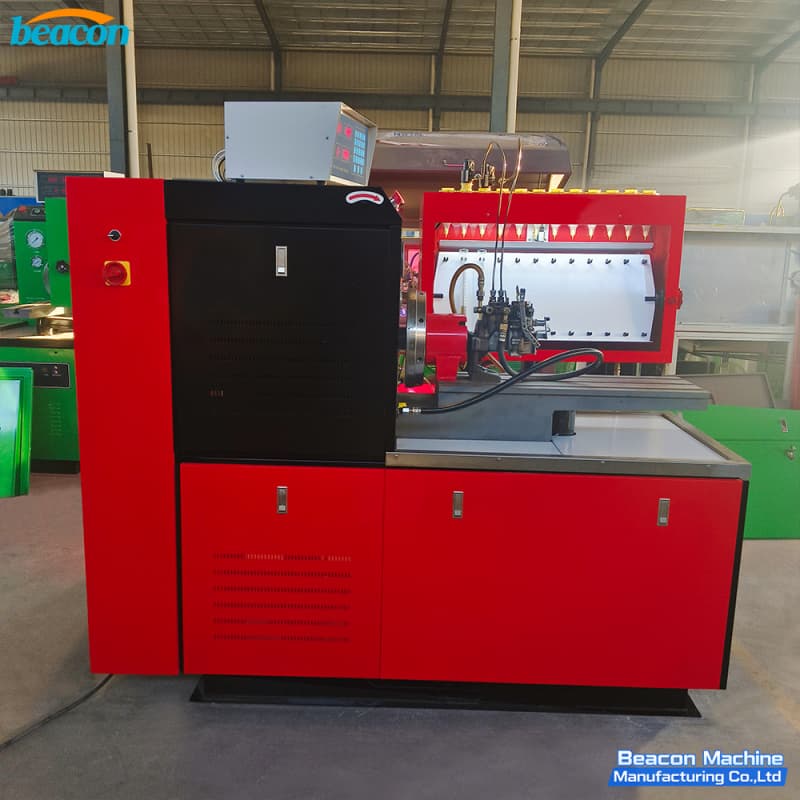

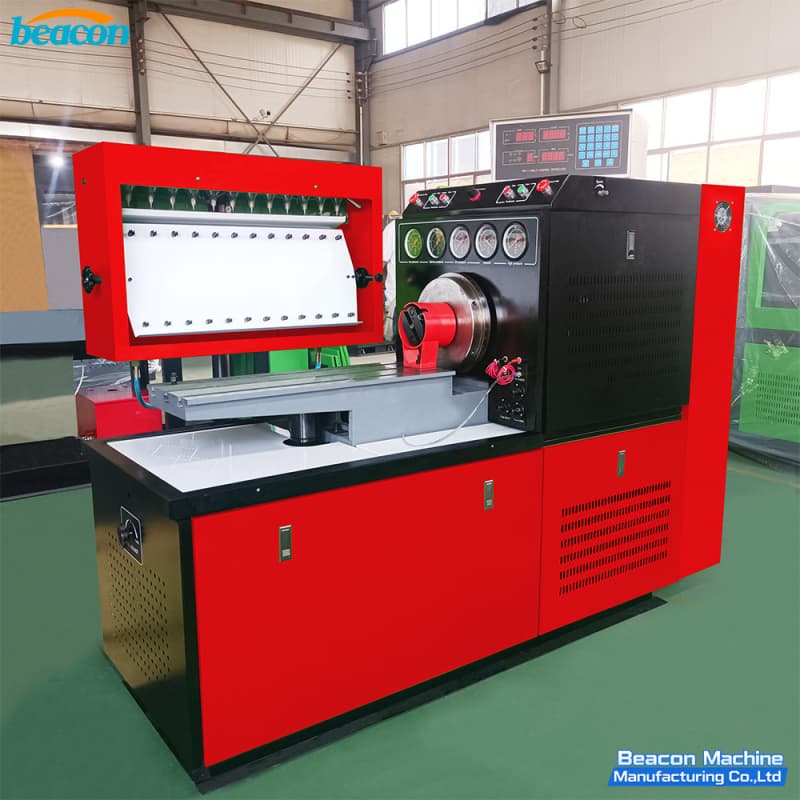

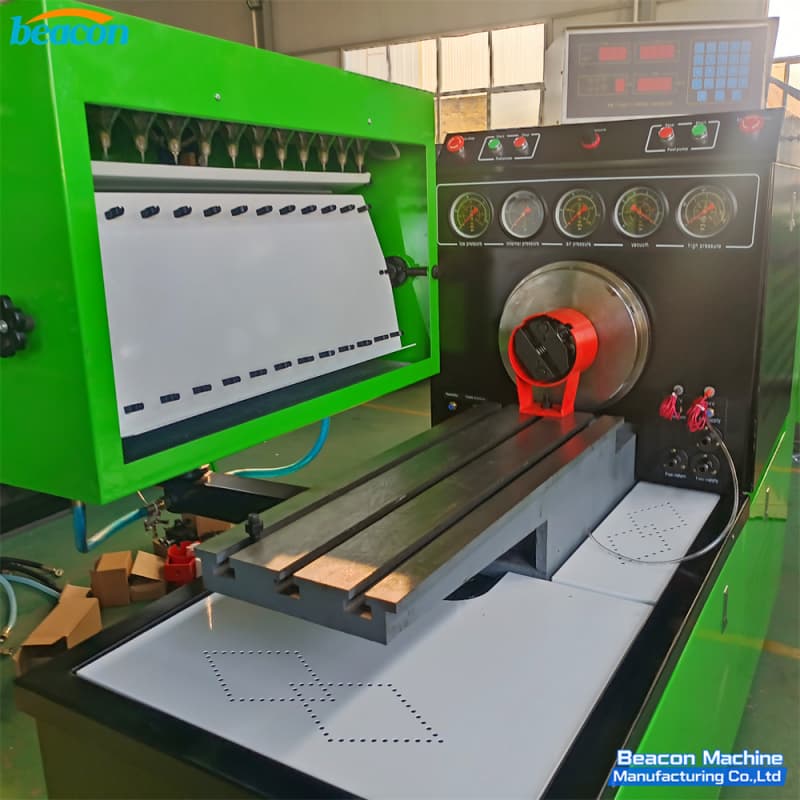

Специализированный 12-цилиндровый стенд для проверки ТНВД плунжерного типа серии 12PSB-H производства станкостроительного завода BEACON MACHINE разработан для жестких условий эксплуатации в мастерских по ремонту топливной аппаратуры тяжелой грузовой, карьерной, тракторной и судовой техники. Конструкция станины повышенной прочности в сочетании с мощным инверторным электроприводом обеспечивает передачу высокого крутящего момента без падения оборотов при прокачке тяжелых плунжеров увеличенного диаметра.

Данный стенд регулировки топливных насосов оснащен цифровым микропроцессорным блоком управления YH770 с двумя независимыми индикаторами, отображающими частоту вращения шпинделя, количество циклов налива и температуру калибровочной жидкости. Модель 12PSB-H позволяет проводить детальное тестирование рядных многосекционных ТНВД Bosch PE (типоразмеров A, B, MW, P3000, P7100, P8500), Zexel, Denso, роторных насосов распределительного типа Bosch VE, Lucas DPA/DPS, а также отечественных насосов УТН-5, ЛСТН, 4НБ, 4ТН, ТНВД ЯМЗ-236, ЯМЗ-238, ЯМЗ-240 (12-цилиндровый), КамАЗ-740 (серий 33, 337, Евро-0/1/2). Калибровка на стенде 12PSB-H позволяет устранить критические неисправности: гидроплотность изношенных плунжерных пар, зависание клапанов нагнетания, разрегулировку всережимных механических регуляторов, которые вызывают тяжелый запуск дизеля, падение тяги под нагрузкой, неравномерную работу цилиндров, чрезмерную дымность (черный или серый выхлоп) и перерасход топлива на карьерных самосвалах БелАЗ, тягачах КрАЗ, МАЗ, КамАЗ, тракторах К-700/701 «Кировец», Т-150, ДТ-75, МТЗ-82/1221 (моторы Д-240, Д-243, Д-245, Д-260) и спецтехнике Shantui, Komatsu.

Галерея испытательного стенда и рабочего процесса

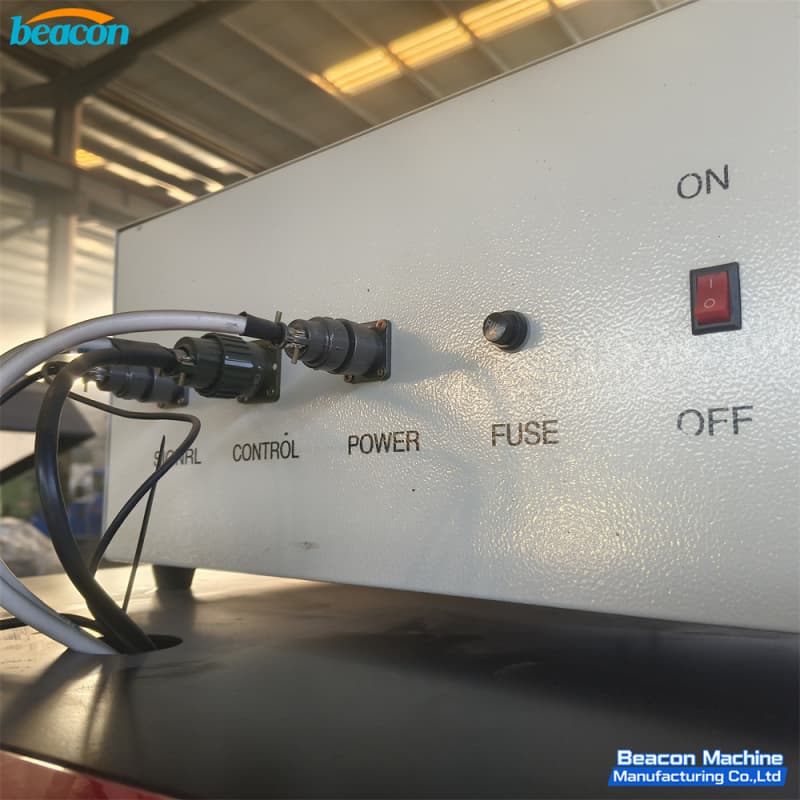

Конструктивные узлы, электроника YH770 и оснастка

Технические и сервисные преимущества стенда 12PSB-H BEACON MACHINE

• ✔            Усиленный силовой привод для тяжелых плунжеров:            Оснащен мощным двигателем (11,0 кВт, 15,0 кВт или 18,5 кВт) и прямым инверторным управлением, что обеспечивает жесткую механическую передачу вращения без просадок скорости при прокачке ТНВД с диаметром плунжера до 14–16 мм (насосы Bosch P-типа и ЯМЗ-240).

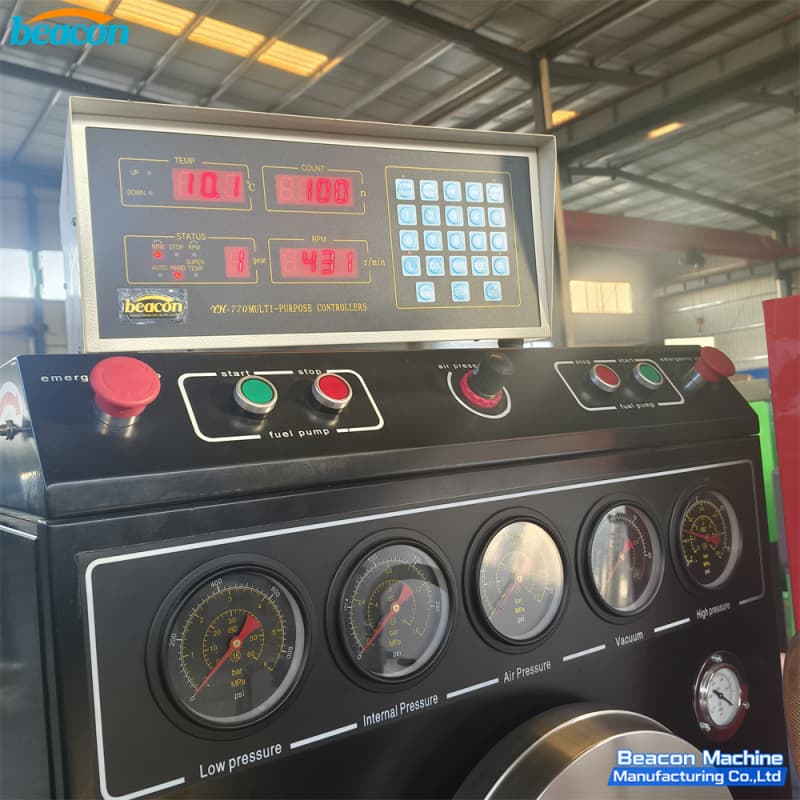

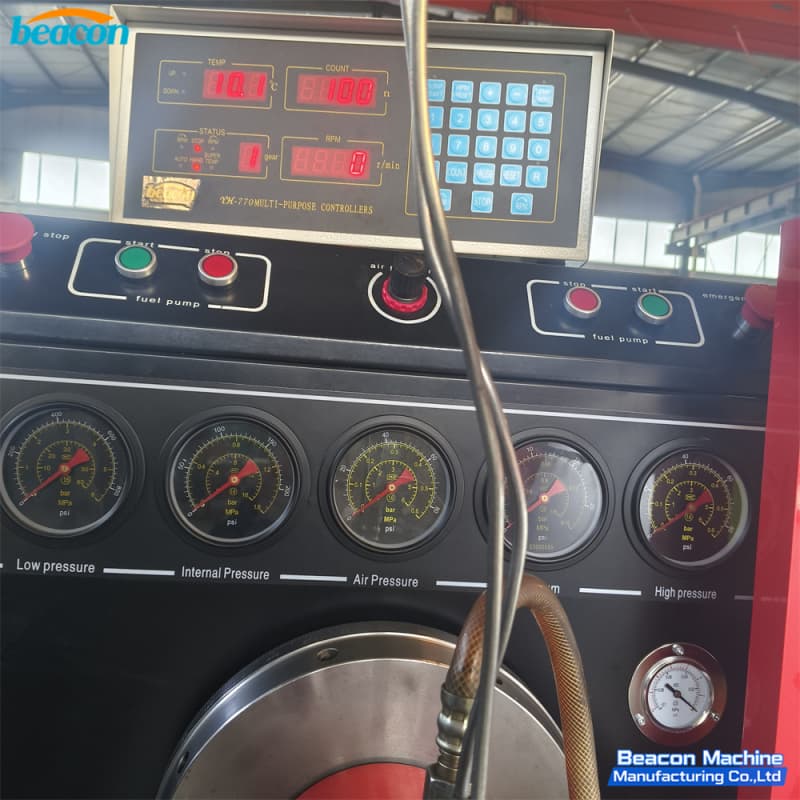

• ✔            Прецизионная цифровая система управления YH770:            Электронный контроллер промышленного исполнения с яркими двухстрочными LED-индикаторами позволяет точно программировать количество ходов налива (1–9999 циклов), переключать предустановленные скорости вращения одной кнопкой и контролировать температуру калибровочной жидкости.

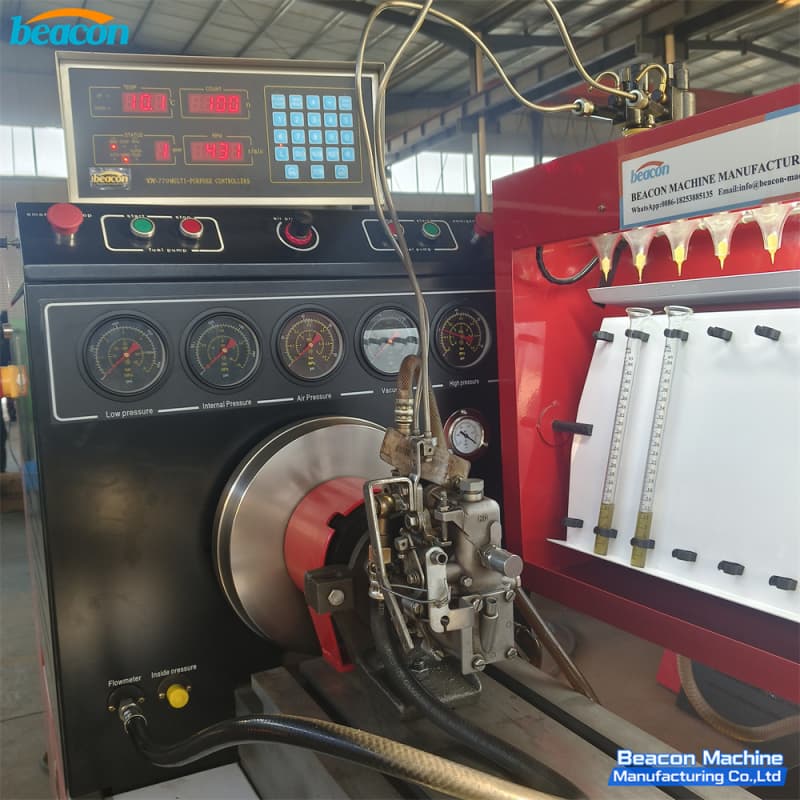

• ✔            Двухмасштабная 12-секционная мерная рейка:            Поворотный блок включает 12 малых мензурок объемом 45 мл (для точной балансировки холостого хода) и 12 больших мензурок на 150 мл (для режима номинальной мощности), снабженных мгновенной электромагнитной шторкой отсечки.

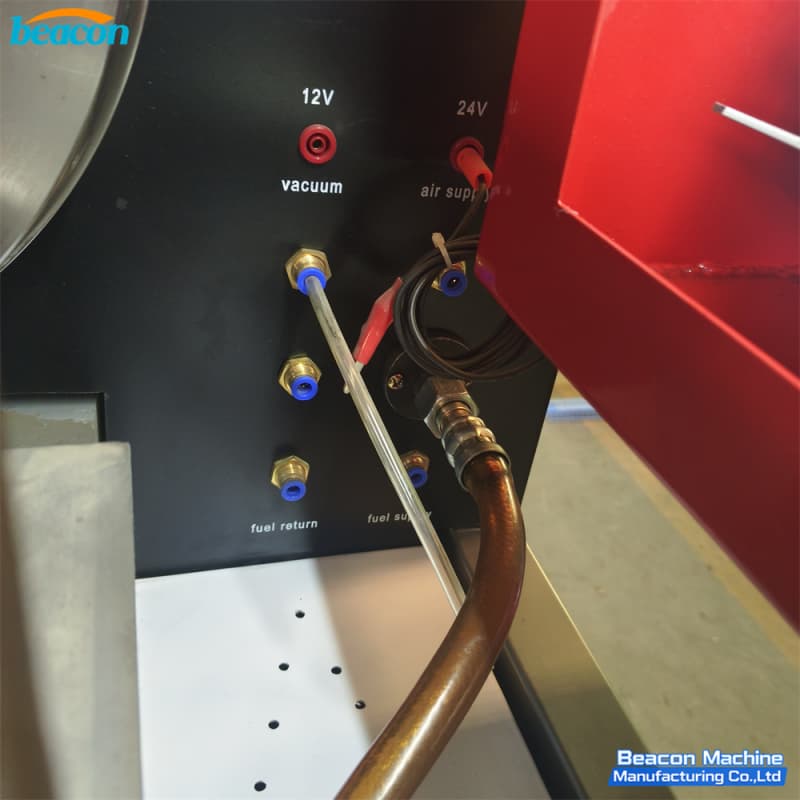

• ✔            Встроенные системы термостабилизации, смазки и LDA:            Стандартная комплектация включает двухконтурный термостат (нагрев/охлаждение, 40 ± 2 °C), независимый насос принудительной смазки ТНВД, пневмотестер корректоров наддува (0–0,3 МПа) и стабилизированный источник постоянного тока DC 12В/24В.

• ✔            Прямая заводская гарантия BEACON MACHINE:            12 месяцев полной заводской гарантии, полный набор кронштейнов, муфт и адаптеров под отечественные и импортные насосы в базовом комплекте, наличие запасных частей на складе и квалифицированная поддержка инженеров.
