BEACON MACHINE BCZB-4: Промышленный стенд 110 кВт для испытания, обкатки и гидродиагностики автоматических коробок передач (АКПП)

Описание и эксплуатационные возможности испытательного стенда BCZB-4

Универсальный стенд BEACON MACHINE BCZB-4 спроектирован для комплексных динамических испытаний автоматических и механических коробок передач в условиях высоких рабочих нагрузок, отвечая жестким регламентам обслуживания коммерческого и пассажирского транспорта. Работая как мощный стенд ресурсно-эксплуатационных испытаний автомобильных трансмиссий 110 кВт для оценки КПП, комплекс органично интегрируется в состав специализированных цехов по ремонту силовых передач и трансмиссий тяжелых машин, где прецизионная точность измерений и надежность привода имеют решающее значение.

Установка также функционирует как станок для испытания тяжелых коробок передач коммерческих автомобилей под нагрузкой, позволяя моделировать реальные тяговые режимы движения транспортного средства, исследовать поведение гидротрансформатора и проверять четкость переключения передач на скоростях вращения до 2600 об/мин. По сравнению с другими тяговыми стендами интегральной проверки мотор-трансмиссионных узлов, модуль BCZB-4 обеспечивает плавный инверторный разгон, постоянный крутящий момент и непрерывный мониторинг параметров гидросистемы.

Кроме того, данный комплекс представляет собой сертифицированную систему тестирования рабочих характеристик и ресурса автомобильных трансмиссий. Стенд поддерживает передовые методики заводской оценки КПП, позволяя анализировать КПД трансмиссии, тепловой баланс масла и пропускную способность гидроблока управления, что существенно продлевает межремонтный ресурс дорогостоящих агрегатов.

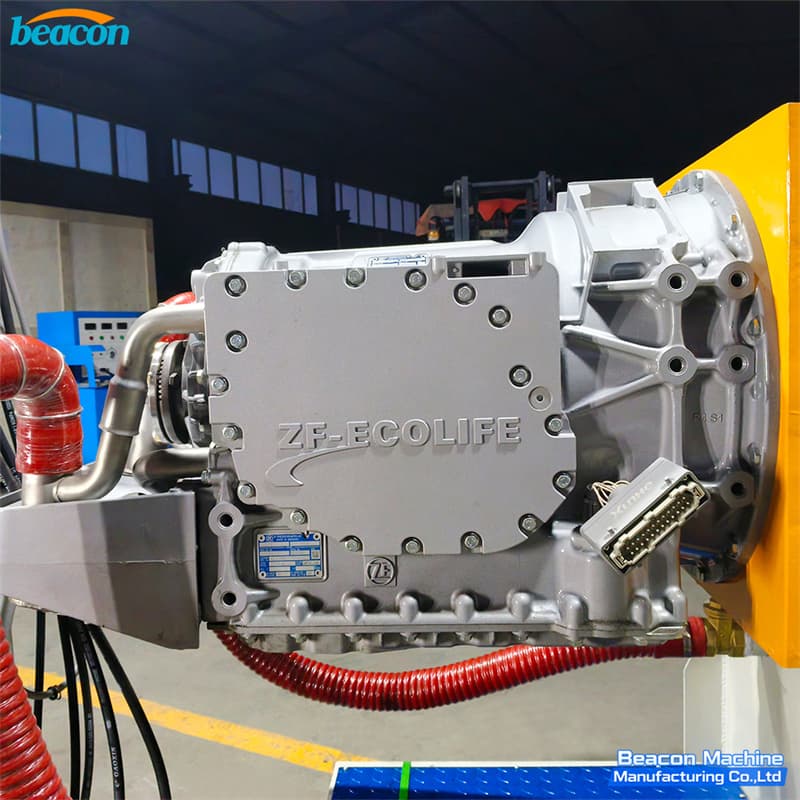

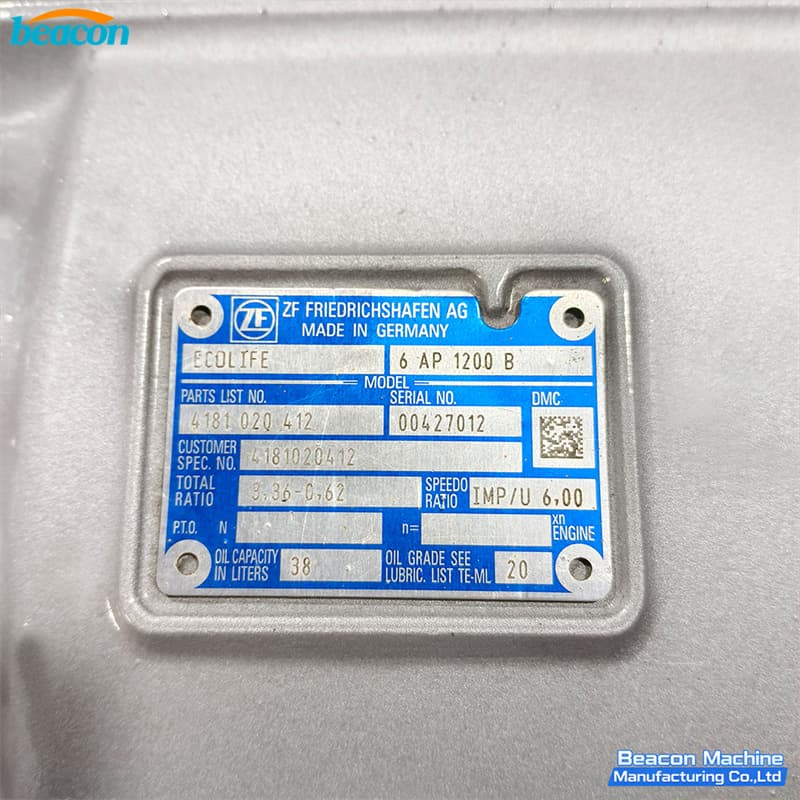

Стенд BEACON MACHINE BCZB-4 оптимизирован для обкатки и выходного контроля гидромеханических автоматических коробок передач Allison Transmission (серии 2000, 3000, 3200, 4000, 4500, HD4060, T270, T310), ZF (Ecolife, Ecomat, TraXon), Voith Diwa, Fast Gear (FC6A, AT), а также тяжелых МКПП. Оборудование предназначено для агрегатов городских автобусов и грузовых автомобилей ЛиАЗ-5292, НефАЗ-5299, МАЗ-203, КАМАЗ-5490 / 6520, Shacman, Howo, карьерных самосвалов и автокранов, агрегатированных с дизелями Cummins ISB, ISLe, ЯМЗ-536, Weichai WP10 / WP12, Mercedes-Benz OM457LA. Испытания на стенде позволяют выявить и предотвратить пробуксовку пакетов фрикционов, жесткие рывки и пинки при переключении ступеней, падение линейного давления смазки в гидроплите, заклинивание соленоидов управления гидроблока и перегрев трансмиссионного масла ATF.

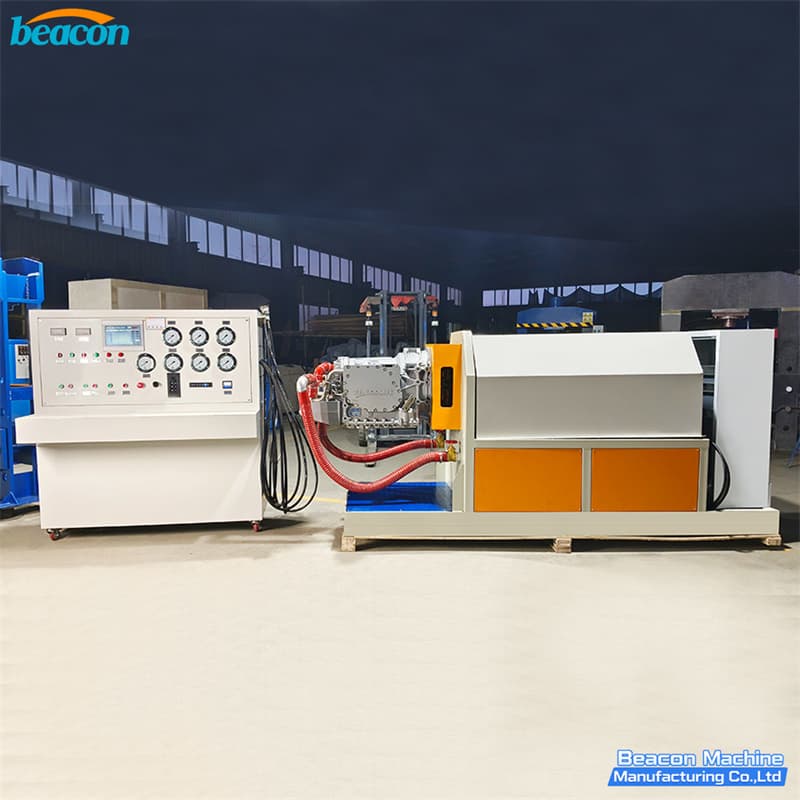

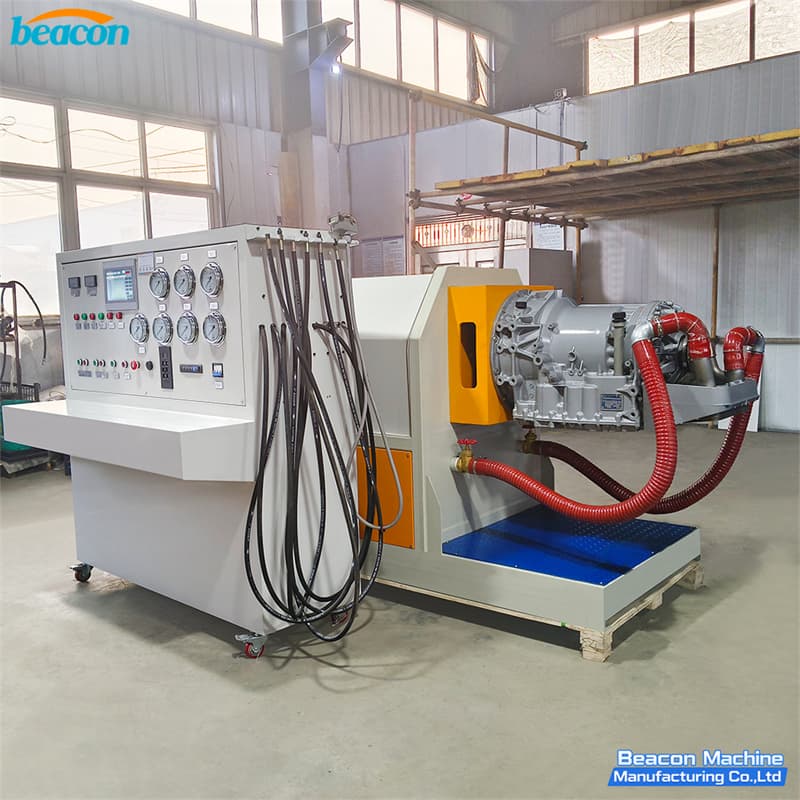

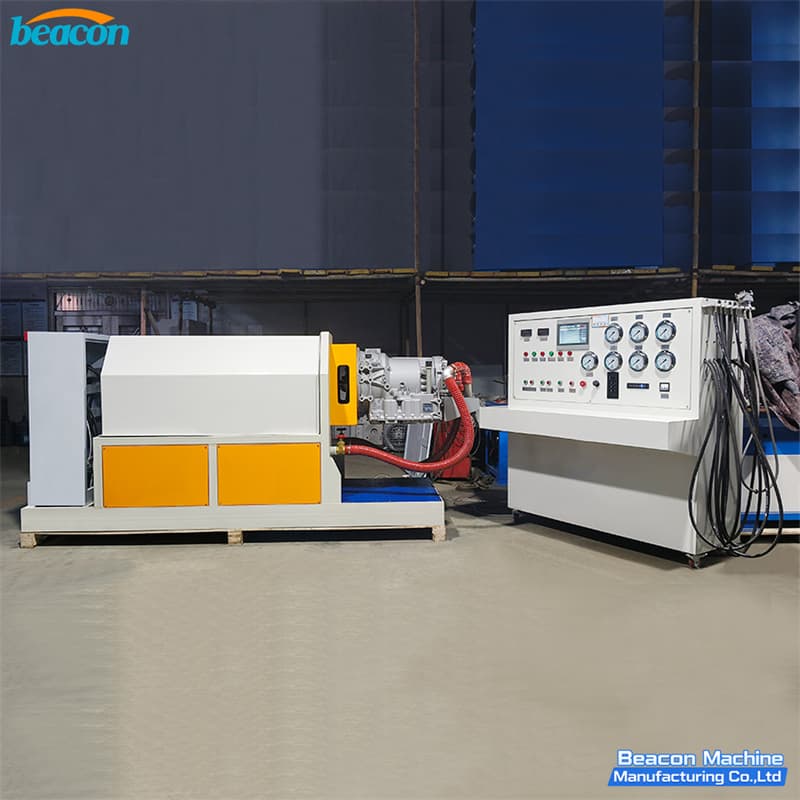

Фотогалерея стенда BCZB-4 и процесса испытаний трансмиссий

Детальные фотографии узлов управления и гидроразъемов стенда BCZB-4

Технические и сервисные преимущества стенда BEACON MACHINE BCZB-4

• • Мощный силовой электропривод 110 кВт с инвертором:            Обеспечивает плавное бесступенчатое регулирование частоты вращения входного вала в диапазоне 0–2600 об/мин с поддержанием стабильного крутящего момента. Это позволяет имитировать экстремальные режимы разгона и торможения тяжелых автоматических коробок Allison 3000 / 4500 и ZF Ecolife.

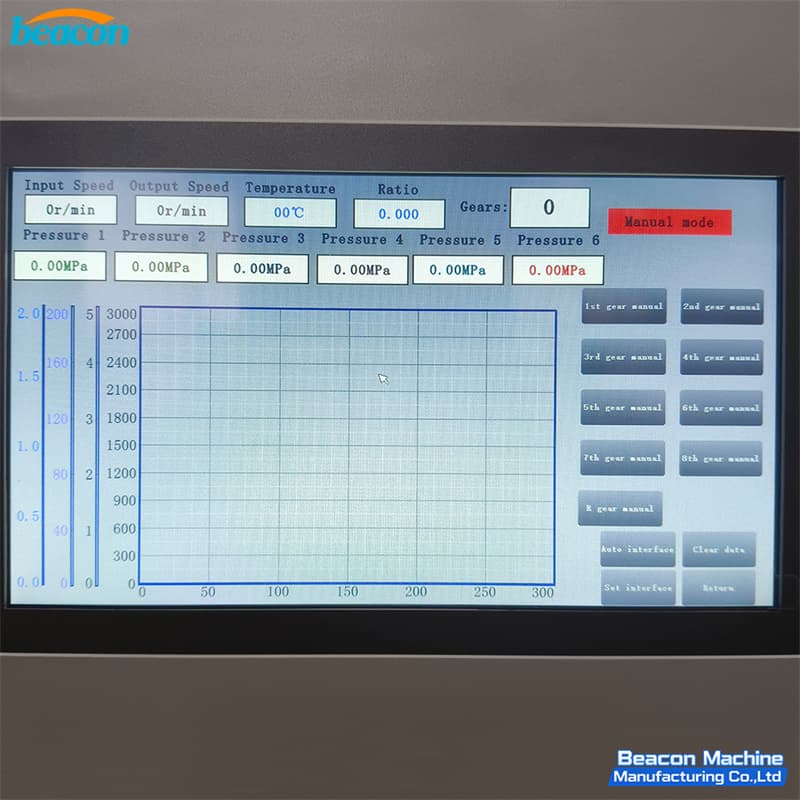

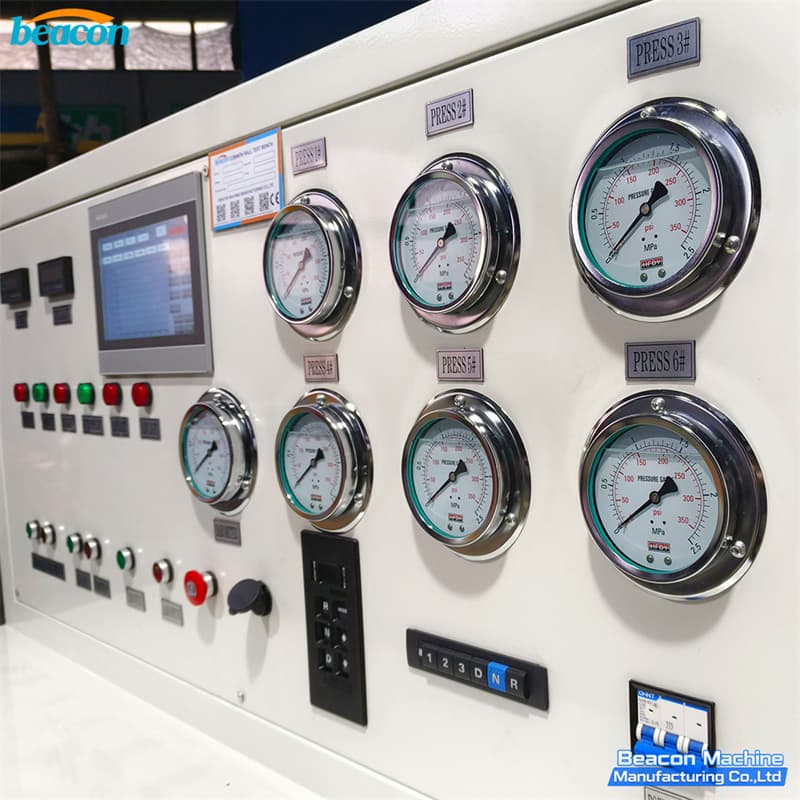

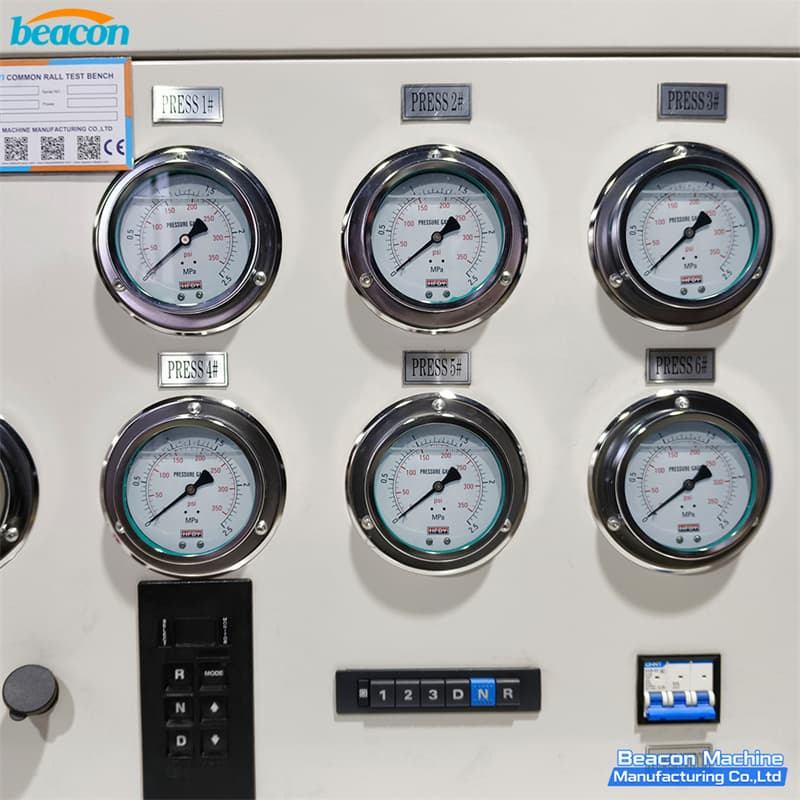

• • Многоканальный одновременный гидроконтроль (6 контуров давления):            Стенд укомплектован шестью прецизионными гидравлическими манометрами, гибкими шлангами высокого давления и переходными штуцерами. Мастер может в реальном времени отслеживать давление смыкания фрикционов на каждой передаче, давление в контуре гидротрансформатора и магистрали смазки.

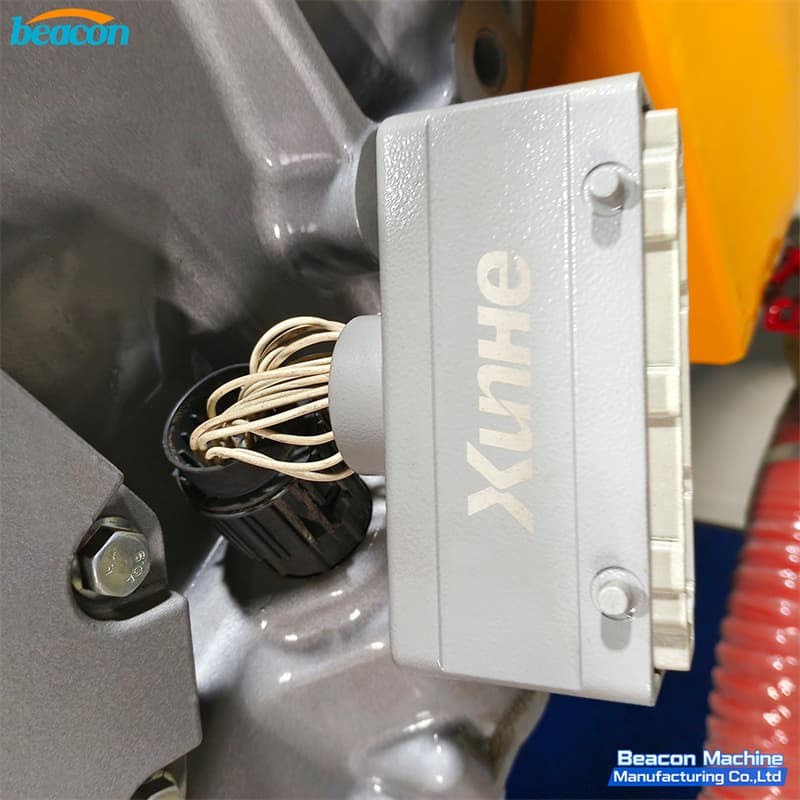

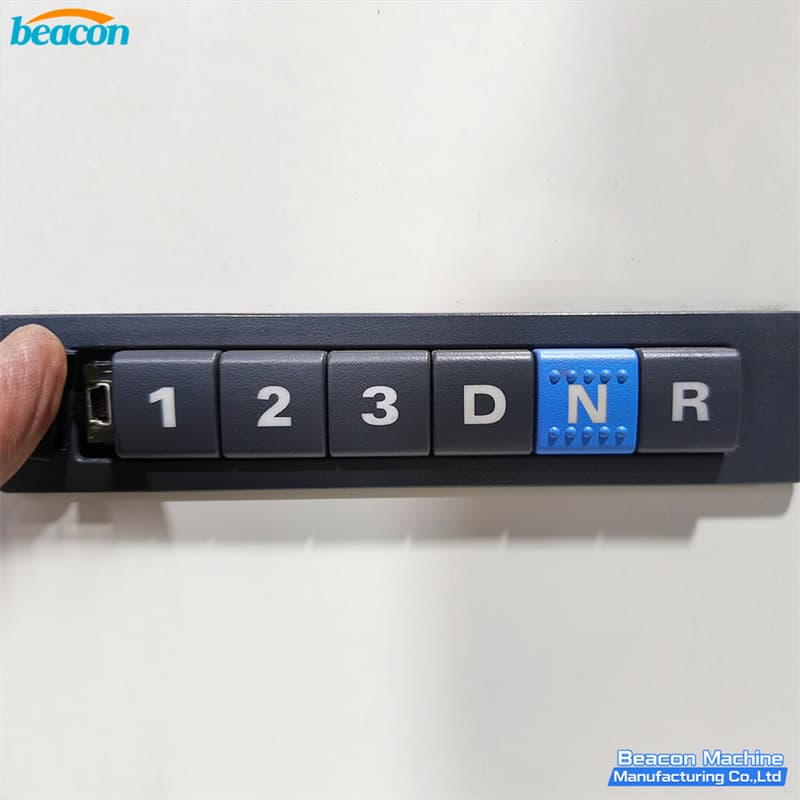

• • Автономное питание и переключение электронных блоков ЭБУ (24 В):            Встроенный источник стабилизированного постоянного тока DC 24V и интерфейсный блок переключения ступеней позволяют напрямую управлять электронным контроллером (TCM) коробки передач без необходимости подключения проводки автомобиля.

• • Комплексная диагностика и устранение рекламаций:            Стендовые испытания до монтажа агрегата на автомобиль исключают повторные поломки: выявляют пробуксовку фрикционных дисков, падение производительности масляного насоса КПП, внутренние утечки через поршневые манжеты и некорректную работу соленоидов клапанной плиты на машинах ЛиАЗ, МАЗ и КАМАЗ.

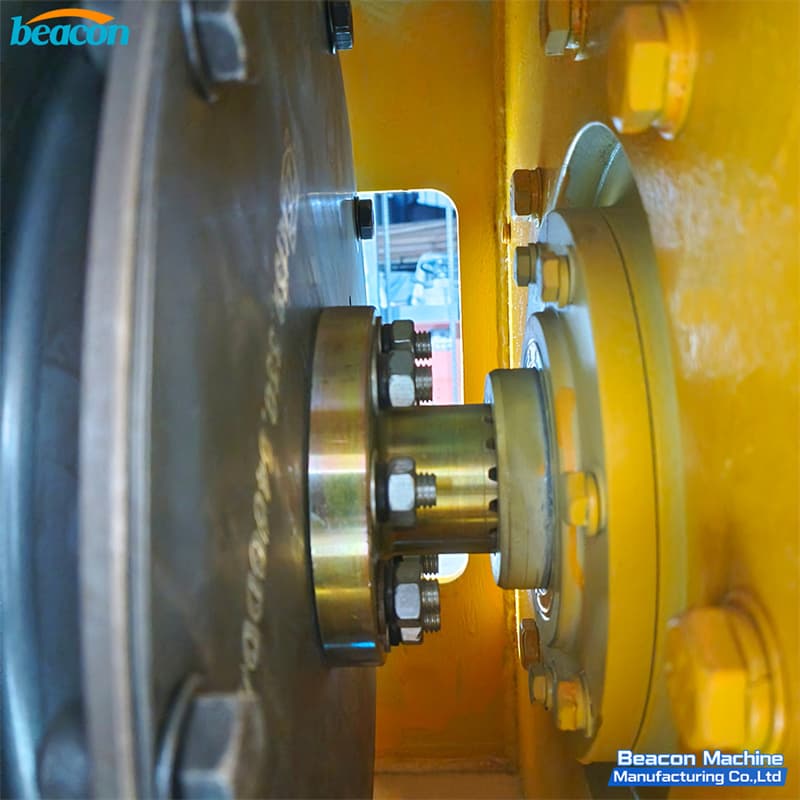

• • Универсальные переходные фланцы и заводская сервисная гарантия:            Комплект поставки включает адаптерные плиты №1 и №2 для сопряжения с популярными типами картеров маховика (SAE 1, SAE 2, SAE 3), комплекс шеф-монтажа, обучение операторов и официальное гарантийное сопровождение компании BEACON MACHINE.
