BEACON MACHINE HW-LCR02: Прецизионный тестер электрических параметров форсунок Common Rail (LCR-метр соленоидов и пьезоэлементов)

Описание и функциональные возможности прибора

Современные дизельные аккумуляторные системы впрыска Common Rail требуют безошибочной проверки электрической части до установки инжектора на гидростенд. Портативный мультиметр-анализатор BEACON MACHINE HW-LCR02 позволяет мастеру дизельного сервиса за считанные секунды оценить состояние электромагнитной катушки или кристалла пьезопакета без разборки корпуса форсунки, предотвращая ложную дефектовку механической части.

Разработанный для комплексной экспресс-диагностики, прибор выполняет функции высокоточного измерителя емкости и сопротивления пьезоэлектрических форсунок, мгновенно выявляя микроскопические межвитковые замыкания, потерю емкости пьезостека и снижение сопротивления изоляции на корпус. Кроме того, тестер в автоматическом режиме вычисляет добротность контура (Q-фактор), предоставляя топливщику исчерпывающие и достоверные метрики исправности узла.

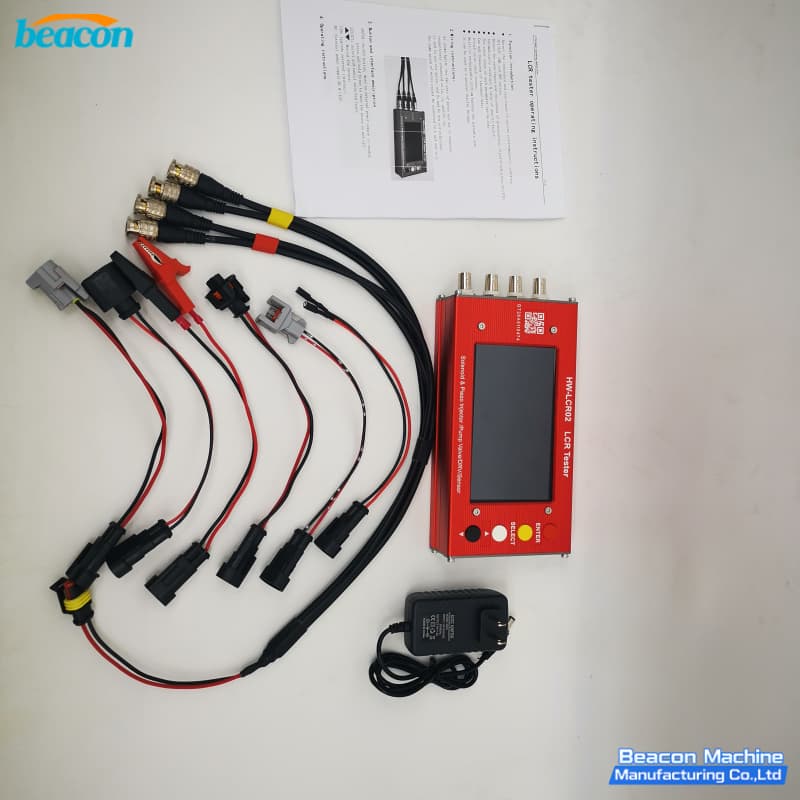

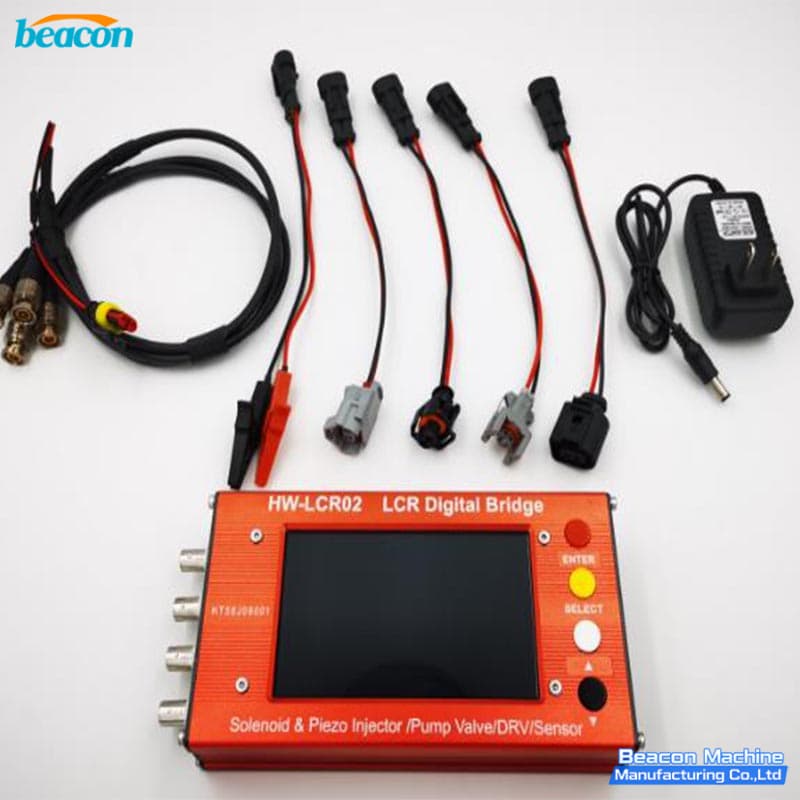

Благодаря универсальному набору адаптеров и жгутов, включающему комплект кабелей для проверки клапанов дозирования и DRV, настольный блок быстро подключается к клапанам регулировки давления рейки DRV, дозаторам ТНВД (SCV / IMV / ZME) и форсункам Bosch 0445120123, 0445110293, 0445115069, Delphi 28231014, Denso 295050-0180, Continental VDO A2C59517051, ускоряя локализацию поломок на моторах Cummins ISF 2.8 / 3.8, ЯМЗ-534, ЯМЗ-536, Ford Transit 2.2 TDCi, Mercedes OM651 коммерческих автомобилей ГАЗель NEXT, КАМАЗ-5490, ПАЗ.

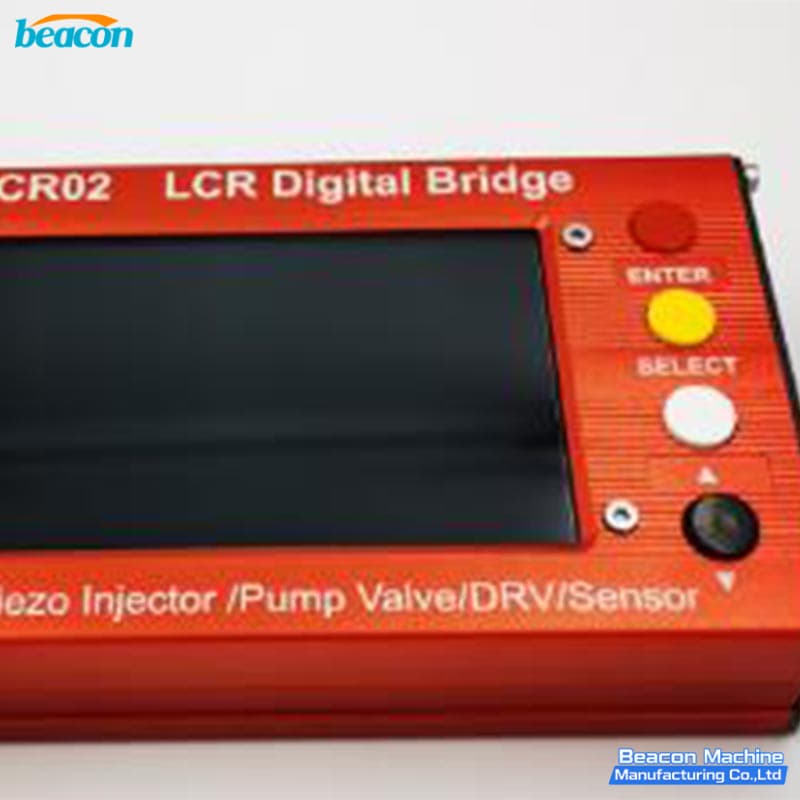

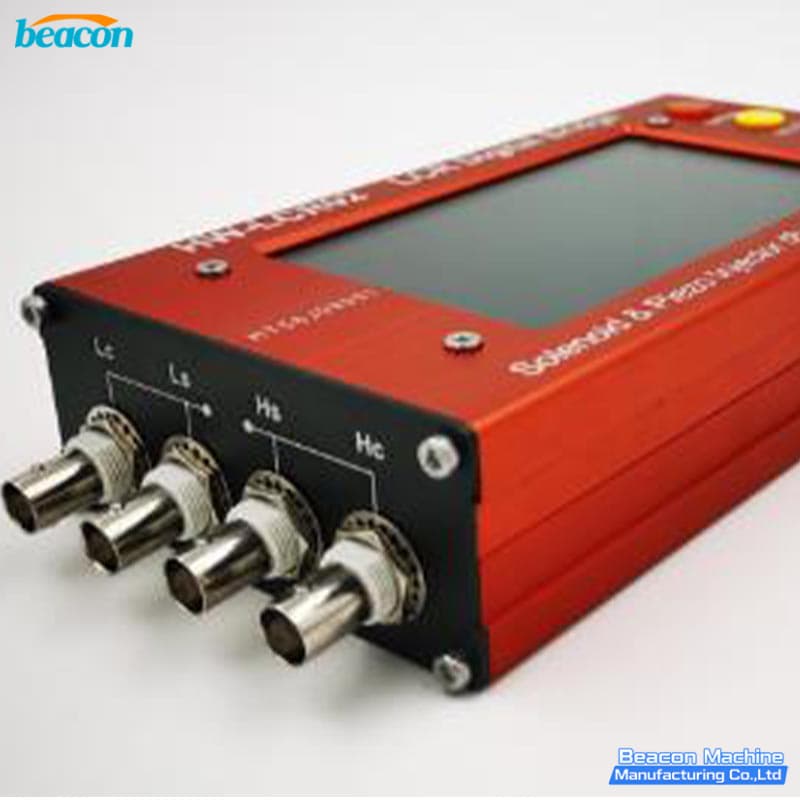

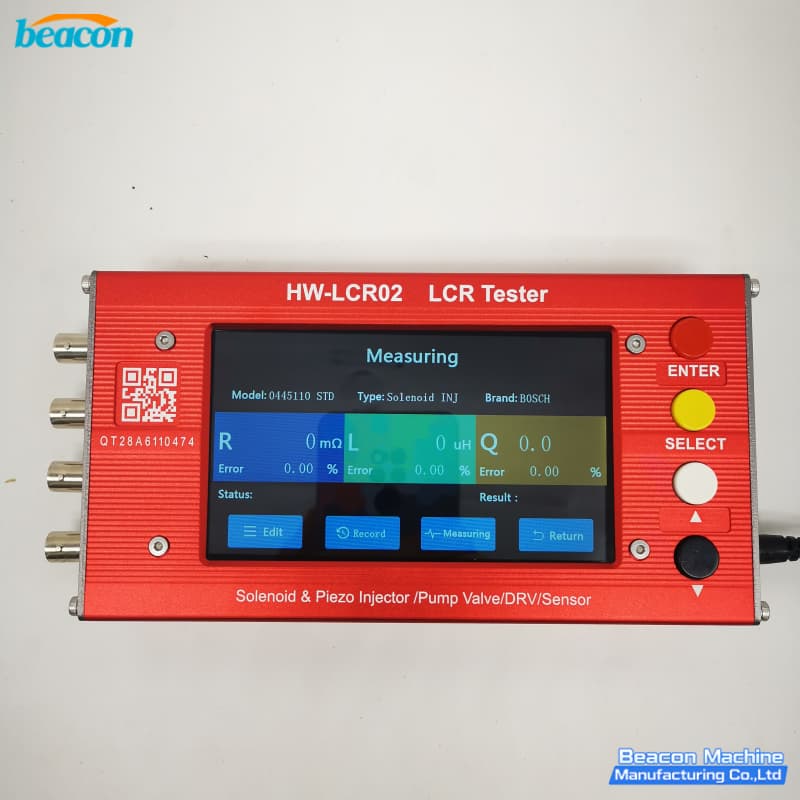

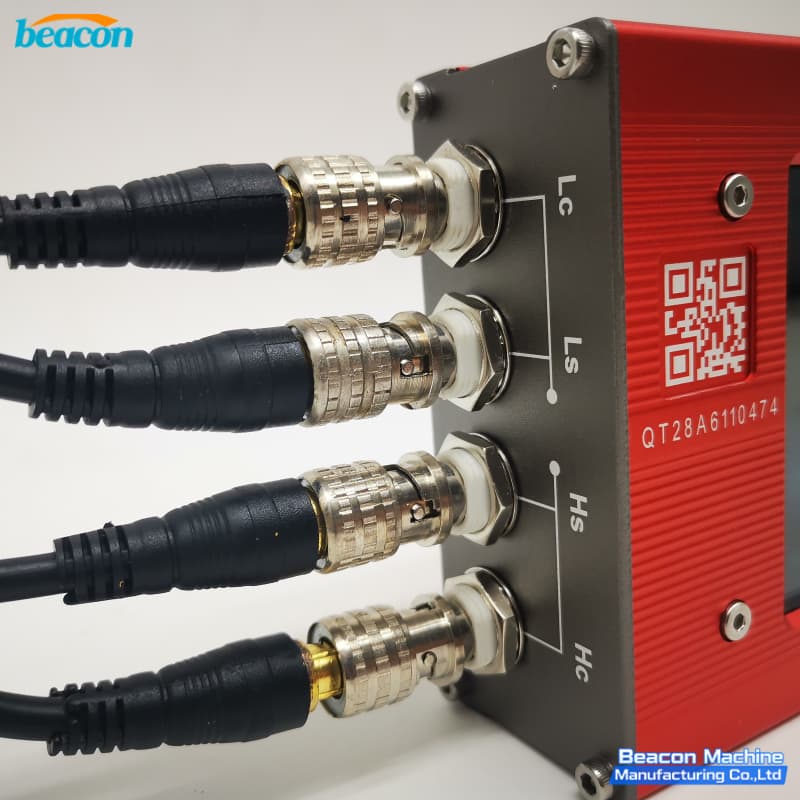

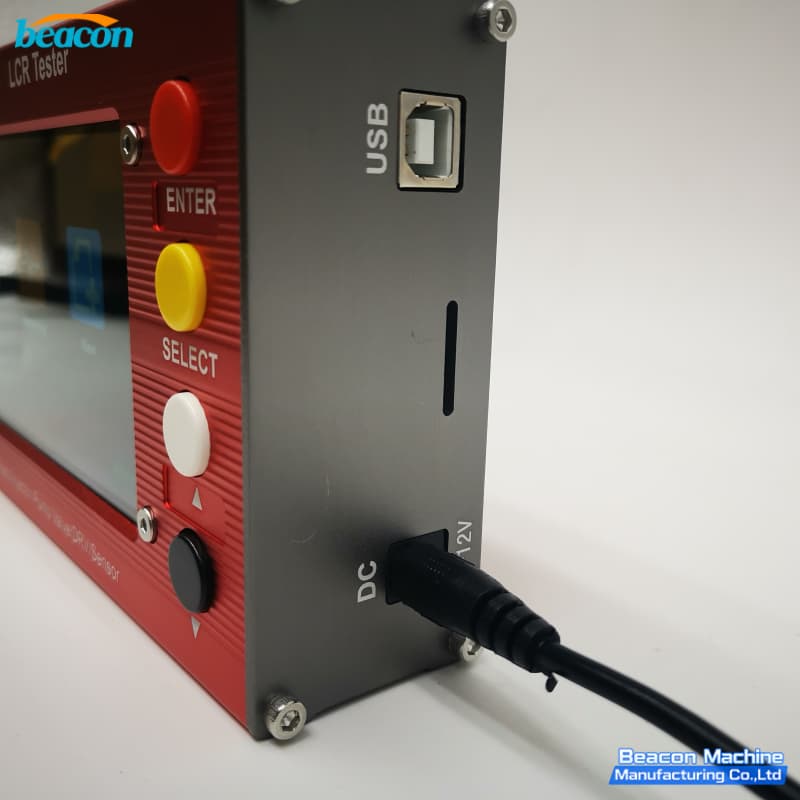

Фотогалерея прибора HW-LCR02 и рабочих интерфейсов

Технические и сервисные преимущества тестера BEACON MACHINE HW-LCR02

• • Комплексный анализ 4 ключевых параметров (R, L, C, Q):            В одном компактном приборе объединены функции микроомметра, измерителя индуктивности, измерителя емкости пьезопакетов и автоматического расчетчика добротности Q-фактора. Это позволяет со 100% точностью обнаружить скрытое межвитковое замыкание катушки электромагнита даже в тех случаях, когда стандартный мультиметр показывает нормальное сопротивление.

• • Быстрое устранение ошибок ЭБУ и сбоев двигателя:            Прибор целенаправленно локализует неисправности, приводящие к появлению диагностических кодов ошибок P0201–P0204 (обрыв/замыкание цепи форсунки), P0087 (низкое давление топлива в рейке) и переходу дизеля в аварийный режим. Тестер помогает устранить пропуски воспламенения, нестабильный холостой ход и резкие рывки при разгоне коммерческих авто ГАЗель NEXT (Cummins ISF 2.8), КАМАЗ (ЯМЗ-536) и Ford Transit.

• • Полная мультибрендовая совместимость:            Аппарат адаптирован под все типы электромагнитных и пьезоэлектрических инжекторов Bosch CRI/CRIN, Denso G2/G3/G4, Delphi DFI, Continental / Siemens VDO, а также клапанов дозирования топлива SCV, IMV, ZME и регуляторов давления в топливной рампе DRV.

• • Проверка пробоя изоляции на корпус:            Предусмотрен режим быстрой проверки сопротивления изоляции относительно металлического корпуса распылителя. Это исключает риск выгорания выходных силовых каскадов управления блока управления двигателем (ЭБУ/ECM) после монтажа восстановленных форсунок.

• • Сервисная поддержка и стандарты испытаний BEACON MACHINE:            Оборудование комплектуется заводской таблицей эталонных электрических диапазонов (R, L, C, Q) для сотен артикулов форсунок, полным набором измерительных щупов с быстросъемными разъемами и обеспечивается полноценной гарантией с технической поддержкой дизельных специалистов.
