G10-28 Пресс-стапель для сборки и прецизионной регулировки зазора управляющего клапана пьезофорсунок Bosch

Описание инструмента и технологическая необходимость

Специализированный механический винтовой пресс сборки клапана пьезофорсунок Bosch модели G10-28 от станкостроительного завода BEACON MACHINE представляет собой высокоточный сборочный стапель с интегрированным микрометрическим стрелочным индикатором часового типа. Приспособление спроектировано для контролируемой по усилию запрессовки седла клапана, сборки блока гидрокомпенсатора и прецизионной регулировки воздушного зазора между актуатором пьезоэлемента и штоком управляющего клапана дизельных пьезофорсунок Bosch Common Rail.

В конструкции пьезоинжекторов Bosch рабочий ход клапана составляет всего несколько десятков микрон. Попытка сборки в обычных слесарных тисках неизбежно приводит к перекосу мультипликатора, разрушению кварцевых кристаллов пьезопакета и недопустимому изменению натяга тарельчатых пружин. Стапель G10-28 обеспечивает абсолютно соосное перемещение подвижного штока с индикацией смещения с шагом 0,01 мм (10 мкм). Инструмент разработан для ремонта форсунок Bosch Piezo поколений CRI 3.0, 3.1, 3.2, 3.3 (серий 0445115xxx, 0445116xxx, 0445117xxx), устанавливаемых на премиальных европейских легковых автомобилях, внедорожниках и микроавтобусах: Mercedes-Benz CDI (двигатели OM642 V6 3.0 CDI, OM651 2.2 CDI Sprinter, ML, GL, E-Class), Volkswagen / Audi / Porsche 3.0 TDI V6, 4.2 TDI V8 (моторы ASB, BKS, CASA, CCWA, BUG Touareg, Q7, A6, Cayenne), BMW 3.0d (моторы M57N2, N57 E60, E70 X5), Renault / Nissan 2.0 dCi (M9R). Использование пресса G10-28 позволяет устранить критические дефекты: негерметичность клапана и гигантский сброс топлива в обратную магистраль (незапуск мотора без эфира), пропуски вспышек под нагрузкой (троение), жесткий «пьезо-звон» при нажатии на газ, переход ЭБУ в аварийный режим по коду P0201-P0206 и образование черного дыма из-за перелива топлива.

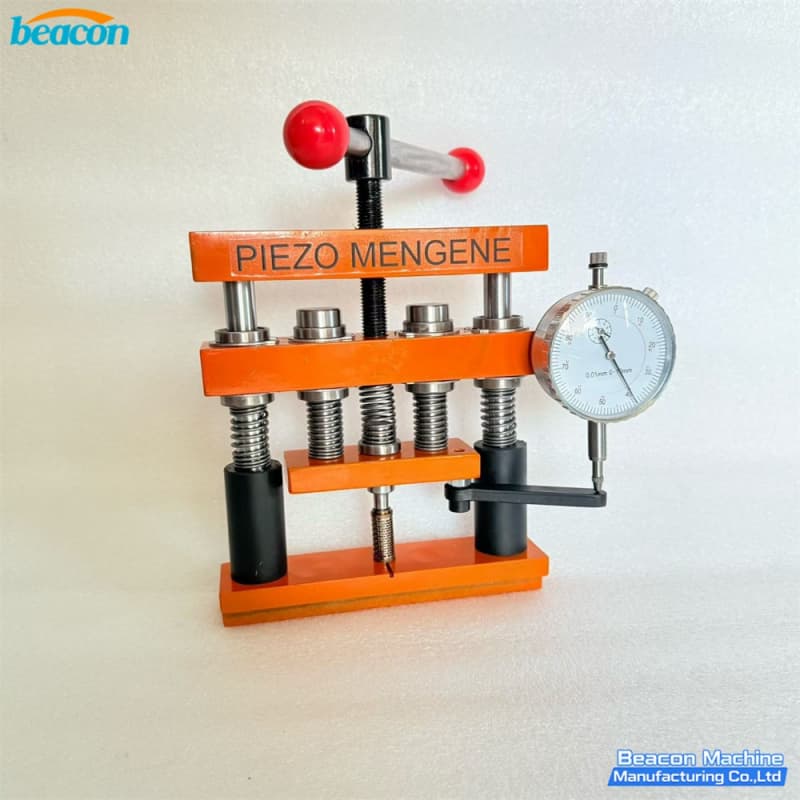

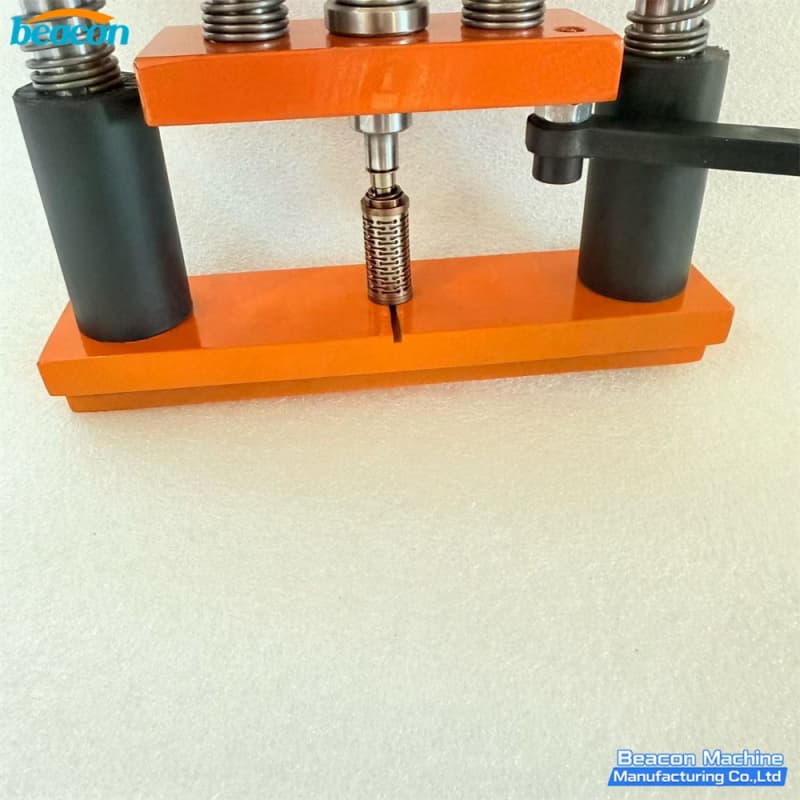

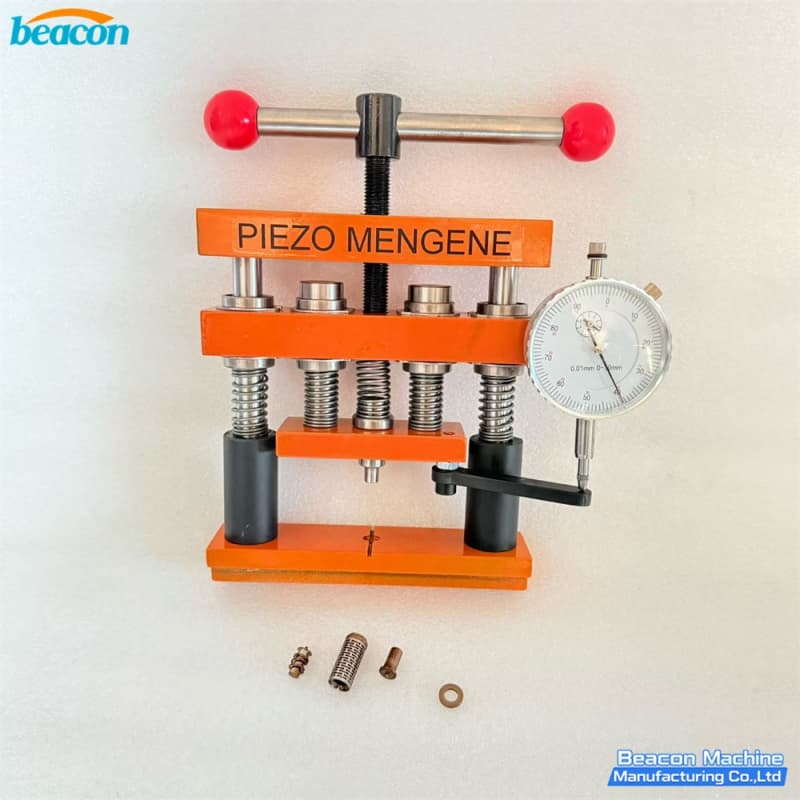

Галерея узлов стапеля G10-28 и процесса калибровки

Технические и сервисные преимущества стапеля G10-28 BEACON MACHINE

• ✔            Контролируемое бездеформационное усилие запрессовки:            Прецизионная трапецеидальная резьба ходового винта обеспечивает плавную, равномерную и строго осевую передачу усилия на клапанный узел пьезофорсунки, полностью предотвращая скалывание тонких кромок седла клапана.

• ✔            Интегрированный стрелочный индикатор часового типа (0,01 мм):            Жестко закрепленный в верхней части станины микрометрический индикатор позволяет мастеру в реальном времени отслеживать глубину посадки штока и безошибочно рассчитывать необходимую толщину калибровочной регулировочной шайбы.

• ✔            Монолитная чугунная П-образная станина высокой жесткости:            Массивный корпус стапеля поглощает внутренние механические напряжения и не имеет люфтов или упругих прогибов под нагрузкой, гарантируя 100% повторяемость зазоров от форсунки к форсунке.

• ✔            Универсальная призма под всю линейку Bosch 0445115 / 116:            Подходит для работы со всеми типоразмерами пьезофорсунок легкового парка Mercedes-Benz, VAG (Audi, VW, Touareg) и BMW, сокращая время переборки форсунки до 10–15 минут.

• ✔            Прямая заводская гарантия BEACON MACHINE:            12 месяцев официальной заводской гарантии, русскоязычная инструкция со справочными таблицами преднатяга клапанов, постоянное наличие комплектующих на складе и профессиональная техническая поддержка.
