G14-88 Высокоточный прибор для измерения хода анкера и клапана форсунок Caterpillar 3126, C7, C9 HEUI

Описание и технологическая специфика инструмента

Профессиональный калибровочный прибор измерения хода анкера Caterpillar 3126 модификации G14-88 от ведущего станкостроительного завода BEACON MACHINE представляет собой высокоточный измерительный шаблон, разработанный для выставления критических сборочных зазоров в гидравлических электронных насос-форсунках HEUI (Hydraulic Electronic Unit Injector).

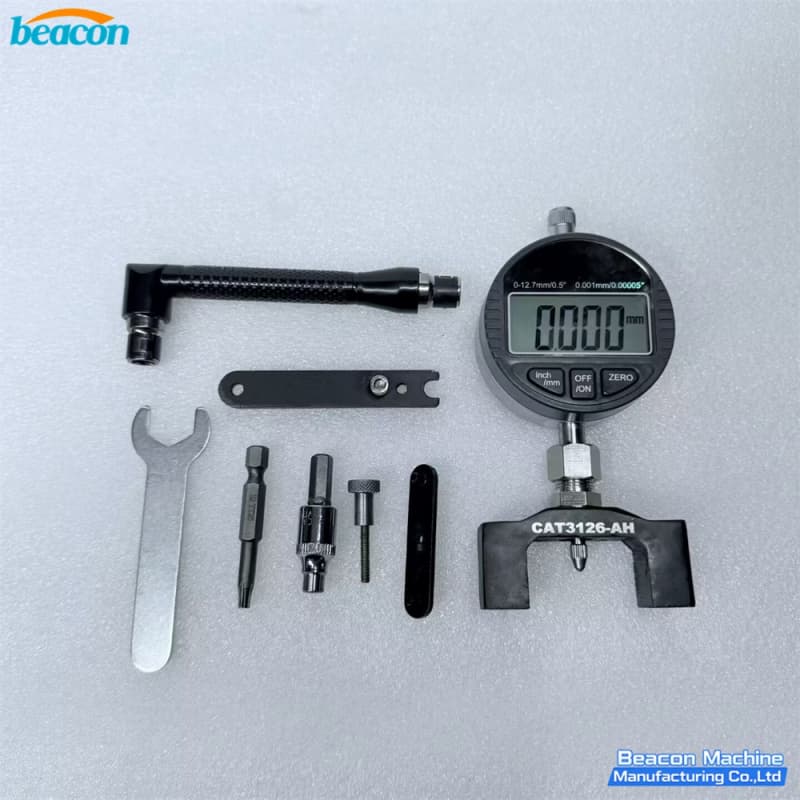

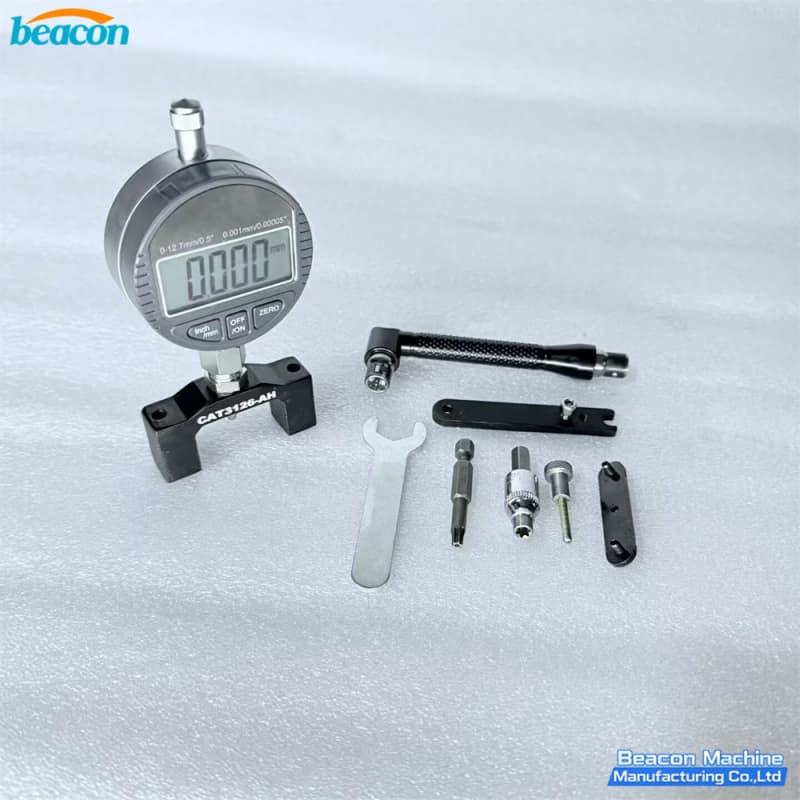

В конструкции форсунок CAT HEUI величина подъема пластины якоря электромагнита (Armature Lift) и ход гидроуправляющего золотникового клапана (Poppet Valve Stroke) определяют физический объем нагнетания и тайминг начала впрыска. Комплект G14-88 включает прецизионный цифровой индикатор часового типа с микрометрической ценой деления (0,001 мм / 0,00005"), жесткую базовую колодку из легированной стали, калиброванные упорные иглы и ключи для сборки соленоида. Инструмент спроектирован для ремонта форсунок Caterpillar HEUI оригинальных номеров OEM: 10R-0781, 10R-0782, 0R-9348, 178-0199, 222-5961, 238-8091, 10R-7224, 236-0962, 387-9433, устанавливаемых на моторах Caterpillar 3126, 3126B, 3126E, C7 ACERT, C9 ACERT, Navistar DT466E / I530E. Оборудование применяется при капитальном ремонте тяжелой землеройной и лесной спецтехники: гусеничных экскаваторов CAT 324D, 325D, 329D, 330D, колесных автогрейдеров CAT 120M, 12M, 140M, фронтальных погрузчиков CAT 950H, 962H, бульдозеров CAT D6N, D6R, валочно-пакетирующих машин Timberjack и сельхозтракторов Challenger MT600/MT700. Регулировка зазора прибором G14-88 полностью устраняет пропуски воспламенения под гидравлической нагрузкой, невозможность запуска двигателя «на горячую» из-за перепуска управляющего масла, неравномерную работу цилиндров, детонационный стук, просадку оборотов стрелы экскаватора и выброс сизого масляного или черного дыма.

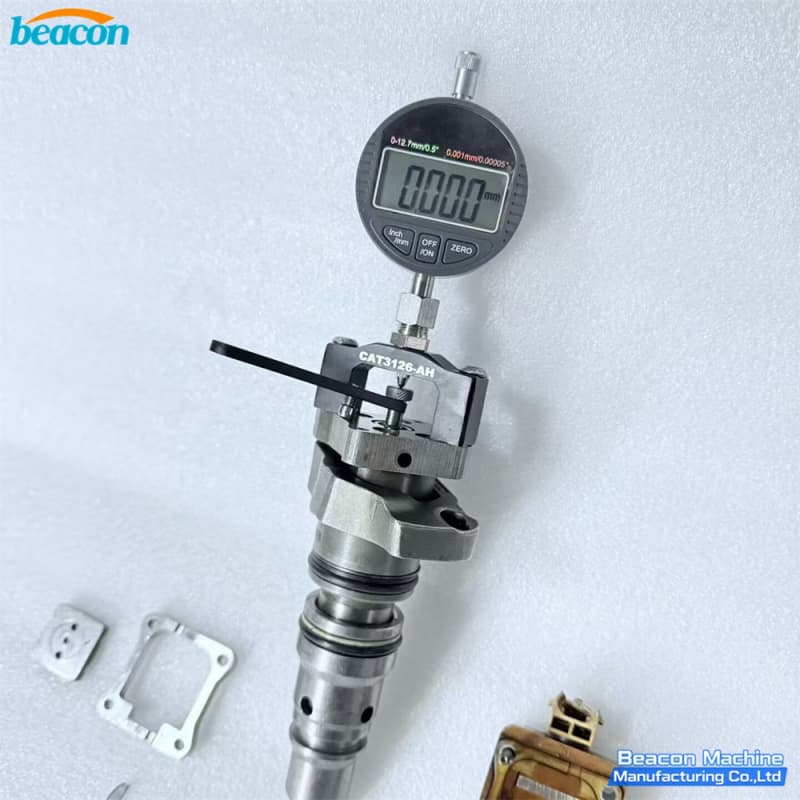

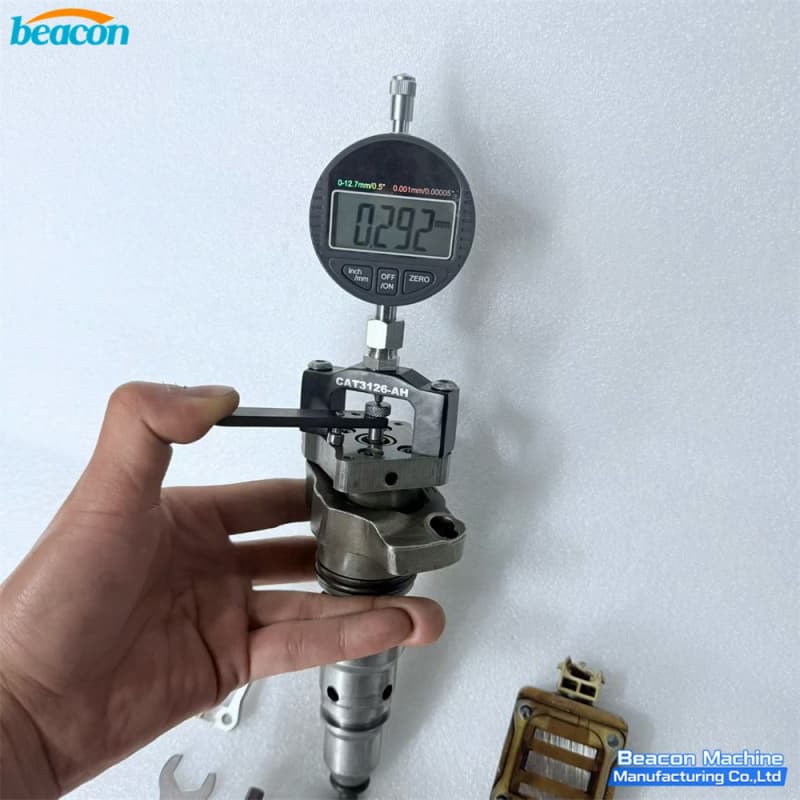

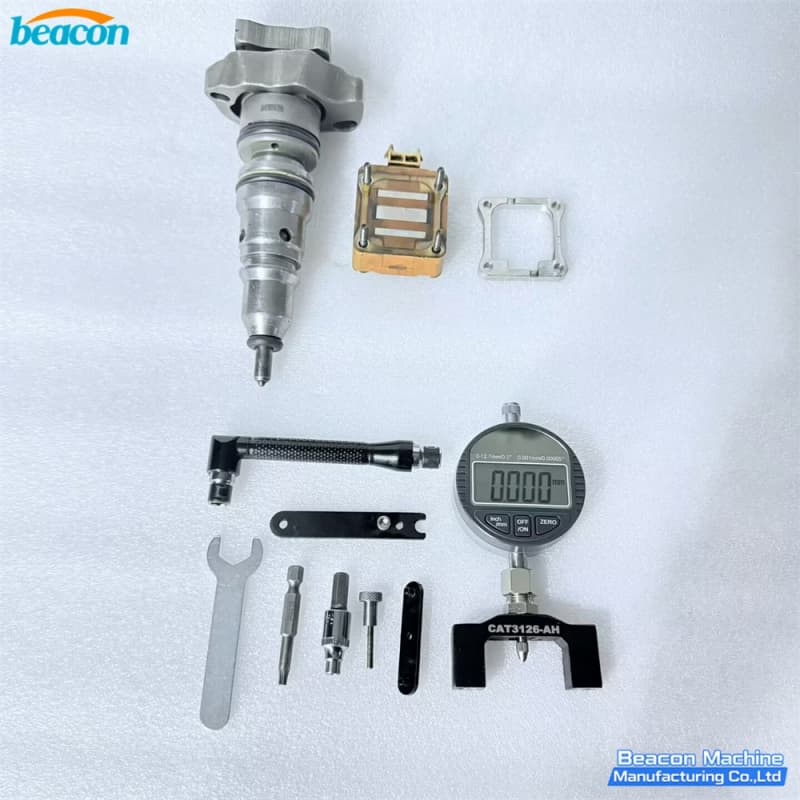

Галерея узлов прибора G14-88 и процесса калибровки

Технические и сервисные преимущества прибора G14-88 BEACON MACHINE

• ✔            Микронная точность измерения хода анкера (разрешение 0,001 мм):            Электронный стрелочный индикатор обеспечивает мгновенное считывание величины перемещения пластины якоря и штока клапана без люфтов и субъективных погрешностей, позволяя идеально подобрать толщину регулировочных шайб (Shims).

• ✔            Монолитный установочный блок с ЧПУ-фрезеровкой:            Базовая опора прибора изготовлена на высокоточных 5-осевых станках с ЧПУ из легированной стали с финишной шлифовкой опорной плоскости, обеспечивая идеальное прилегание к торцу корпуса форсунки CAT 3126/C7/C9 без перекосов.

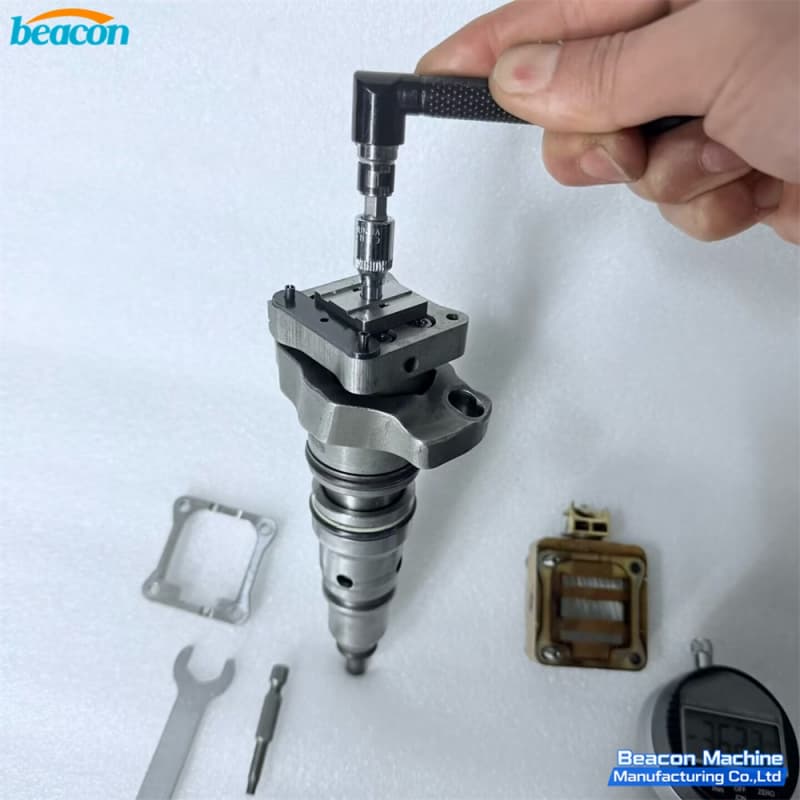

• ✔            Полный набор спецключа и калиброванных насадок:            В комплект входят специальные закаленные биты Torx, направляющие удлинительные стержни и тарированные переходники, необходимые для разборки и точной затяжки крепежных винтов соленоида форсунок Caterpillar.

• ✔            Исключение рекламаций при сборке топливной аппаратуры:            Правильно выставленный зазор анкера гарантирует синхронное открывание всех форсунок мотора под действием давления управляющего масла, устраняя детонацию, смыв масляной пленки и перегрев ГБЦ экскаваторов и грейдеров.

• ✔            Прямая заводская гарантия BEACON MACHINE и руководство:            12 месяцев официальной заводской гарантии, защитный пластиковый футляр для хранения, русскоязычная инструкция со справочными допусками зазоров форсунок CAT 3126/C7/C9 и оперативная консультационная поддержка специалистов.
